فن کویل با چی کار می‌کنه؟ راهنمای جامع عملکرد، انواع و اجزای فن کویل! تا به حال در هتل‌ها، دفاتر کار مدرن یا حتی خانه‌های لوکس، یک دستگاه تهویه مطبوع کوچک و کم‌صدا دیده‌اید که در گوشه‌ای از اتاق قرار گرفته یا به طور نامحسوس از سقف هوا را بیرون می‌دهد؟ این دستگاه، همان فن کویل (Fan Coil Unit) است. شاید از خودتان پرسیده باشید که این وسیله چطور هم می‌تواند در اوج تابستان هوا را خنک کند و هم در زمستان سوزان، گرمایی دلپذیر را به فضا ببخشد؟ پاسخ به این پرسش، در عملکرد هوشمندانه و ساده آن نهفته است. در این مقاله جامع، به این سؤال کلیدی پاسخ می‌دهیم که فن کویل با چی کار می‌کنه و چرا به یکی از محبوب‌ترین سیستم‌های تهویه مطبوع تبدیل شده است. با ما همراه باشید تا با عملکرد، اجزا و انواع فن کویل به صورت کامل آشنا شوید.

فن کویل چیست و چرا اهمیت دارد؟

فن کویل به زبان ساده، یک دستگاه تهویه مطبوع است که از دو بخش اصلی تشکیل شده: فن (Fan) و کویل (Coil). فن مسئول به گردش درآوردن هوا در فضا است و کویل، نقش مبدل حرارتی را بازی می‌کند. این دستگاه بخشی از یک سیستم تهویه مطبوع بزرگ‌تر محسوب می‌شود که شامل یک موتورخانه مرکزی (شامل چیلر و بویلر) است. در واقع، فن کویل بدون یک منبع تأمین‌کننده آب سرد و گرم، به تنهایی قادر به تولید سرمایش و گرمایش نیست.

اهمیت و کاربرد فن کویل

اهمیت فن کویل در انعطاف‌پذیری و کارایی آن است. برخلاف سیستم‌های داکت اسپلیت که کل یک واحد را تهویه می‌کنند، فن کویل به شما اجازه می‌دهد تا دمای هر اتاق را به صورت مستقل کنترل کنید. این ویژگی، آن را به گزینه‌ای ایده‌آل برای ساختمان‌های بزرگ مانند هتل‌ها، بیمارستان‌ها، مجتمع‌های تجاری و آپارتمان‌ها تبدیل کرده است. همچنین، به دلیل ابعاد کوچک و نصب آسان، در فضاهایی که محدودیت جا دارند، بسیار کاربردی است.

عملکرد کلی فن کویل: مبدل حرارتی هوشمند

برای پاسخ به این سوال که فن کویل با چی کار می‌کنه، باید عملکرد کلی آن را درک کنیم. عملکرد فن کویل بر اساس یک اصل ساده فیزیک است: انتقال حرارت.

1. ورود هوا: فن دستگاه، هوای داخل اتاق را از طریق یک فیلتر مکش می‌کند.
2. عبور از کویل: هوای مکش‌شده از روی کویلی عبور می‌کند که حاوی آب سرد (برای سرمایش) یا آب گرم (برای گرمایش) است.
3. تبادل حرارت: حرارت بین هوا و آب درون کویل مبادله می‌شود.
   • در حالت سرمایش: هوای گرم اتاق با عبور از روی کویل سرد، حرارت خود را به آب می‌دهد و خنک می‌شود.
   • در حالت گرمایش: هوای سرد اتاق با عبور از روی کویل گرم، حرارت را از آب دریافت کرده و گرم می‌شود.
4. توزیع هوا: هوای مطبوع (خنک یا گرم) توسط فن به داخل اتاق برگردانده می‌شود.

این چرخه به صورت مداوم تکرار می‌شود تا زمانی که دمای اتاق به حد مطلوب تنظیم شده توسط ترموستات برسد.

اجزای اصلی فن کویل: شناخت قطعات کلیدی

برای اینکه بتوانیم به صورت دقیق‌تر بفهمیم که فن کویل با چی کار می‌کنه، باید با اجزای اصلی آن آشنا شویم. هر یک از این قطعات وظیفه‌ای مشخص دارند که در مجموع، عملکرد بی‌نقص دستگاه را تضمین می‌کنند.

1. فن (Fan): مهم‌ترین جزء دستگاه که وظیفه به گردش درآوردن هوا را بر عهده دارد. فن هوا را از داخل اتاق مکش کرده و پس از عبور از کویل، مجدداً به فضا باز می‌گرداند. نوع فن (معمولاً سانتریفیوژ) و تعداد سرعت آن در مدل‌های مختلف، متفاوت است.
2. کویل (Coil): قلب تپنده فن کویل است. کویل یک مبدل حرارتی متشکل از لوله‌های مسی و پره‌های آلومینیومی است. آب سرد یا گرم از طریق این لوله‌ها جریان می‌یابد. پره‌های آلومینیومی سطح تماس با هوا را افزایش می‌دهند تا تبادل حرارت به بهترین شکل ممکن انجام شود.
3. فیلتر هوا (Air Filter): در مسیر مکش هوا قرار دارد و وظیفه آن، جذب ذرات گرد و غبار، آلودگی و آلرژن‌ها است. فیلتر هوا نه تنها باعث تمیز شدن هوای ورودی به اتاق می‌شود، بلکه از نشستن گرد و غبار روی کویل و کاهش راندمان آن نیز جلوگیری می‌کند.
4. سینی درین (Drain Pan): این سینی در زیر کویل قرار گرفته و وظیفه جمع‌آوری آب حاصل از تقطیر در حالت سرمایش را بر عهده دارد. این آب از طریق یک لوله به فاضلاب یا سیستم تخلیه هدایت می‌شود.
5. موتور فن (Fan Motor): نیروی لازم برای به حرکت درآوردن فن را تأمین می‌کند. کیفیت موتور بر میزان صدای دستگاه و مصرف انرژی آن تأثیر مستقیم دارد.
6. شیر کنترل (Control Valve): این شیر میزان جریان آب سرد یا گرم ورودی به کویل را کنترل می‌کند. ترموستات با ارسال سیگنال به این شیر، جریان آب را کم و زیاد می‌کند تا دمای اتاق در محدوده مورد نظر کاربر باقی بماند.
7. ترموستات (Thermostat): رابط کاربری میان شما و دستگاه است. ترموستات دمای اتاق را اندازه‌گیری کرده و بر اساس تنظیمات شما، فرمان‌های لازم را به شیر کنترل و موتور فن ارسال می‌کند.

جدول اجزای فن کویل و وظیفه هر کدام

عملکرد سرمایش در فن کویل: خنک‌سازی فضا

برای اینکه به طور کامل بفهمیم فن کویل با چی کار می‌کنه، باید عملکرد آن را در هر دو حالت سرمایش و گرمایش به دقت بررسی کنیم.

در حالت سرمایش، فرآیند به این صورت است:

1. تولید آب سرد: ابتدا، یک چیلر مرکزی در موتورخانه آب را تا دمای پایین (معمولاً ۷ درجه سانتی‌گراد) خنک می‌کند.
2. انتقال آب سرد: این آب خنک از طریق لوله‌کشی به کویل فن کویل منتقل می‌شود.
3. مکش هوای گرم: فن کویل، هوای گرم و مرطوب داخل اتاق را از طریق فیلتر مکش می‌کند.
4. تبادل حرارت و میعان: هوای گرم با عبور از روی کویل سرد، حرارت خود را به آب درون لوله‌ها می‌دهد و دمای آن کاهش می‌یابد. در این فرآیند، دمای هوا به زیر نقطه شبنم می‌رسد و رطوبت موجود در هوا به قطرات آب تبدیل شده و روی پره‌های کویل می‌نشیند. این قطرات در سینی درین جمع‌آوری شده و از طریق لوله تخلیه می‌شوند.
5. توزیع هوای خنک: هوای خنک‌شده و خشک، توسط فن به داخل اتاق بازگردانده می‌شود. این چرخه تا زمانی که دمای اتاق به میزان تنظیم‌شده روی ترموستات برسد، ادامه پیدا می‌کند.

عملکرد گرمایش در فن کویل: گرم کردن فضا

عملکرد گرمایش فن کویل، مکملی برای عملکرد سرمایش آن است. در این حالت، فرآیند به این صورت است:

1. تولید آب گرم: یک بویلر (دیگ بخار) مرکزی در موتورخانه، آب را تا دمای بالا (معمولاً ۸۵ درجه سانتی‌گراد) گرم می‌کند.
2. انتقال آب گرم: این آب گرم از طریق لوله‌کشی به کویل فن کویل منتقل می‌شود.
3. مکش هوای سرد: فن کویل، هوای سرد داخل اتاق را از طریق فیلتر مکش می‌کند.
4. تبادل حرارت: هوای سرد با عبور از روی کویل گرم، حرارت را از آب درون لوله‌ها جذب کرده و دمای آن افزایش می‌یابد.
5. توزیع هوای گرم: هوای گرم‌شده، توسط فن به داخل اتاق بازگردانده می‌شود. این چرخه نیز تا زمانی که دمای اتاق به میزان تنظیم‌شده روی ترموستات برسد، ادامه پیدا می‌کند.

در سیستم‌های دو لوله‌ای، یک کویل مشترک برای آب سرد و گرم وجود دارد و در هر فصل، یکی از این دو سیال به داخل آن فرستاده می‌شود. در سیستم‌های چهار لوله‌ای، دو کویل مجزا (یکی برای آب سرد و یکی برای آب گرم) وجود دارد که این امکان را فراهم می‌کند که در یک ساختمان، بعضی از واحدها در حال سرمایش و بعضی دیگر در حال گرمایش باشند.

انواع فن کویل: متناسب با هر فضا

یکی از دلایل محبوبیت فن کویل، تنوع مدل‌های آن است که امکان نصب در هر فضایی را فراهم می‌کند. شناخت انواع فن کویل به شما کمک می‌کند تا بهترین گزینه را برای نیاز خود انتخاب کنید.

فن کویل‌های سقفی

این مدل‌ها در داخل سقف کاذب نصب می‌شوند و از دید پنهان هستند. فن کویل‌های سقفی خود به دو نوع تقسیم می‌شوند:

• فن کویل کاستی: در داخل سقف نصب شده و با یک پنل زیبا در معرض دید قرار می‌گیرد. این مدل‌ها به صورت چهار طرفه، سه طرفه یا یک طرفه، هوا را به صورت یکنواخت در فضا پخش می‌کنند.
• فن کویل کانالی: به صورت پنهان در سقف کاذب نصب شده و هوا را از طریق کانال‌ها به اتاق‌های مختلف هدایت می‌کند. این مدل برای تهویه چندین اتاق به صورت همزمان مناسب است.

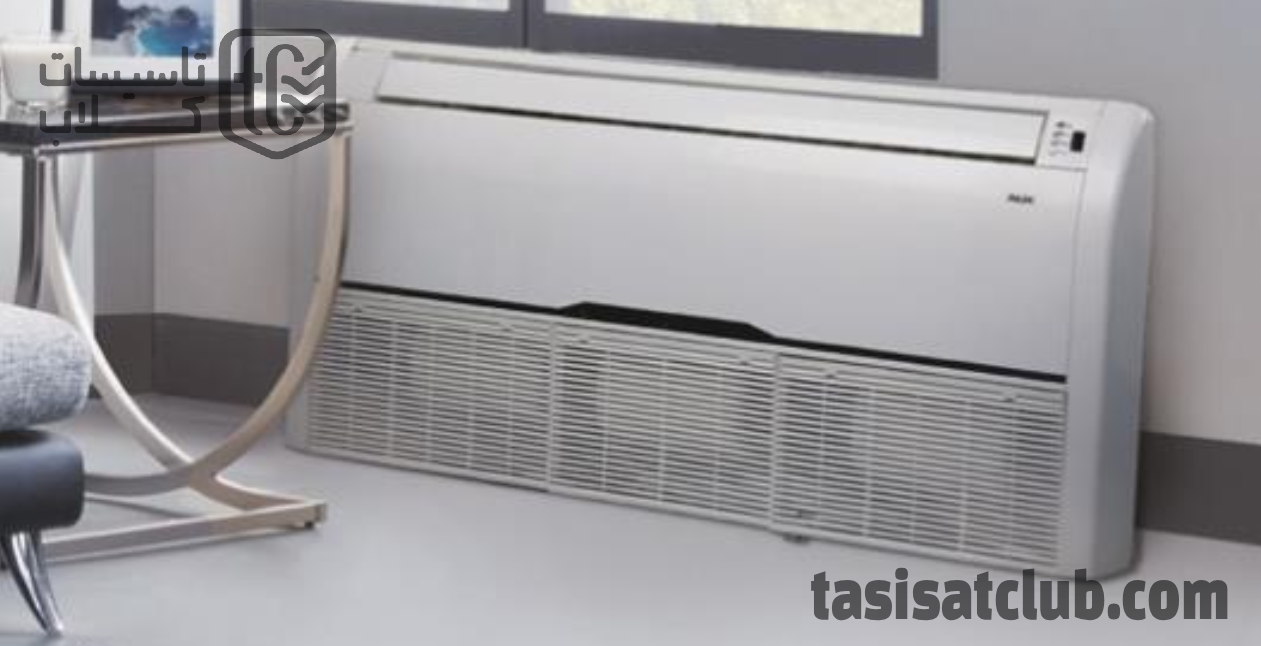

فن کویل‌های زمینی

این مدل‌ها روی زمین قرار می‌گیرند و به صورت کابینت‌های زیبا طراحی شده‌اند. این فن کویل‌ها نیازی به سقف کاذب ندارند و نصب آن‌ها بسیار آسان است.

فن کویل‌های دیواری

این مدل‌ها شبیه به یونیت داخلی اسپلیت‌ها هستند و روی دیوار نصب می‌شوند. این نوع فن کویل برای فضاهایی که امکان نصب سقفی یا زمینی وجود ندارد، گزینه مناسبی است.

جدول مقایسه‌ای از انواع فن کویل

مزایا و کاربردهای فن کویل: چرا فن کویل انتخاب اول است؟

فن کویل به دلیل مزایای فراوان خود، به یکی از محبوب‌ترین سیستم‌های تهویه مطبوع تبدیل شده است. این مزایا عبارتند از:

• کنترل مستقل دما: هر فن کویل یک ترموستات مستقل دارد که به کاربران اجازه می‌دهد دمای هر اتاق را بر اساس نیاز خود تنظیم کنند. این ویژگی در هتل‌ها و ساختمان‌های اداری بسیار مهم است.
• راندمان بالا: به دلیل کنترل مستقل دما، انرژی تنها در فضاهایی مصرف می‌شود که نیاز به تهویه دارند. این امر باعث صرفه‌جویی چشمگیر در مصرف انرژی می‌شود.
• انعطاف‌پذیری بالا: به دلیل تنوع در انواع فن کویل (سقفی، زمینی، دیواری و کانالی)، می‌توان از آن‌ها در هر نوع ساختمانی، از آپارتمان‌ها تا بیمارستان‌ها و مراکز خرید، استفاده کرد.
• عملکرد کم‌صدا: فن کویل‌ها به طور کلی نسبت به سیستم‌های تهویه پنجره‌ای یا اسپلیت‌های داکت‌دار، صدای کمتری تولید می‌کنند و برای محیط‌های آرام مانند اتاق خواب و کتابخانه ایده‌آل هستند.
• هزینه اولیه مناسب: فن کویل‌ها نسبت به سیستم‌های پیچیده‌تر مانند VRF، هزینه اولیه کمتری دارند و به دلیل مصرف انرژی بهینه، هزینه‌های جاری آن‌ها نیز پایین‌تر است.

محدودیت‌ها و معایب فن کویل: چالش‌های پیش رو

با وجود تمامی مزایا، فن کویل‌ها نیز مانند هر سیستم دیگری، دارای محدودیت‌ها و معایبی هستند که باید به آن‌ها توجه کرد.

• نیاز به موتورخانه مرکزی: همان‌طور که پیش‌تر گفته شد، فن کویل به تنهایی کار نمی‌کند و برای تأمین آب سرد و گرم به یک موتورخانه مرکزی (چیلر و بویلر) نیاز دارد. این امر برای ساختمان‌های کوچک یا فضاهایی که امکان دسترسی به موتورخانه وجود ندارد، یک محدودیت بزرگ محسوب می‌شود.
• محدودیت در رطوبت‌زدایی: در حالت سرمایش، فن کویل تنها می‌تواند بخشی از رطوبت هوا را جذب کند. در مناطق با رطوبت بسیار بالا، ممکن است برای رسیدن به شرایط ایده‌آل، نیاز به سیستم‌های رطوبت‌زدای جداگانه باشد.
• نیاز به نگهداری منظم: فیلترهای فن کویل باید به صورت منظم تمیز شوند تا عملکرد دستگاه کاهش نیابد. همچنین، سینی درین نیز باید به طور مداوم بررسی شود تا از تجمع آب و رشد قارچ جلوگیری شود.
• خطر نشتی آب: در صورت نصب غیراصولی یا عدم نگهداری مناسب، ممکن است لوله‌ها و سینی درین دچار نشتی شوند که می‌تواند باعث آسیب به سقف، دیوارها یا وسایل شود.
• اشغال فضا: مدل‌های زمینی و دیواری، فضایی از اتاق را اشغال می‌کنند که ممکن است در فضاهای کوچک، یک محدودیت به حساب آید.

جمع‌بندی فن کویل با چی کار می‌کنه؟

در این مقاله به صورت جامع به این سؤال پاسخ دادیم که فن کویل با چی کار می‌کنه و چرا به یکی از عناصر اصلی در سیستم‌های تهویه مطبوع مدرن تبدیل شده است. عملکرد فن کویل بر اساس یک اصل ساده اما مؤثر یعنی تبادل حرارت میان هوا و آب است که توسط فن به گردش درمی‌آید. این دستگاه به لطف اجزای کلیدی خود مانند فن، کویل و ترموستات، می‌تواند به صورت مستقل و دقیق، دمای هر محیطی را کنترل کند.

فن کویل با ارائه مزایایی همچون کنترل مستقل، راندمان بالا و انعطاف‌پذیری در نصب، به گزینه‌ای ایده‌آل برای ساختمان‌های بزرگ و هوشمند تبدیل شده است. با این حال، باید به محدودیت‌های آن از جمله نیاز به موتورخانه مرکزی و نگهداری منظم نیز توجه داشت. در نهایت، با درک کامل از عملکرد فن کویل و انواع آن، می‌توانید تصمیم بهتری برای انتخاب سیستم تهویه مطبوع مناسب فضای خود بگیرید.
