فن کویل

خرید فن کویل و قیمت انواع فن کویل درب کارخانه 1404

فن کویل یک دستگاه ساده و مؤثر برای تأمین سرمایش و گرمایش محیط است. طرز کار آن بر اساس تبادل حرارت بین آب و هوا انجام می‌شود. خرید فن کویل (Fan Coil) یک معیار مهم برای تهویه مطبوع و کنترل دما در ساختمان‌ها می‌باشد.

فن‌کویل (Fan Coil) یکی از سیستم‌های قدرتمند و پرکاربرد تهویه مطبوع است که در ساختمان‌های مسکونی، اداری، تجاری و صنعتی به کار می‌رود. این دستگاه می‌تواند سرمایش و گرمایش محیط را با کیفیت بالا انجام دهد. در انتخاب فن‌کویل مناسب، عوامل متعددی باید در نظر گرفته شوند تا عملکرد بهینه، مصرف انرژی کم و دوام طولانی حاصل شود. برای انتخاب صحیح، توجه به نکات زیر ضروری است:

1. ظرفیت و توان سرمایشی/گرمایشی فن کویل

• متناسب با فضای مورد نظر ظرفیت فن کویل انتخاب می شود. ظرفیت فن کویل بر حسب CFM (Cube Feet per Minute) یا جریان هوا اندازه‌گیری می‌شود.
• محاسبه ظرفیت بر اساس متراژ فضا، تعداد افراد، عایق‌بندی ساختمان و شرایط آب و هوایی انجام می شود.

2. صدای دستگاه فن کویل

• فن کویل‌های با کیفیت معمولاً صدای کمتری دارند و مناسب فضاهای مسکونی یا اداری هستند.

3. مصرف انرژی فن کویل

• برای خرید فن کوئل باید دستگاهی انتخاب شود که بهره‌وری انرژی بالایی داشته و هزینه‌های مصرف برق را کاهش دهد.

4. کیفیت فیلتر فن کویل

• فیلترهای قابل شست‌وشو در بهبود کیفیت هوا نقش بسزایی دارند. اگر حساسیت خاصی به گرد و غبار و آلرژی دارید، حتما به نوع فیلتر دستگاه توجه کنید.

5. قابلیت کنترل و تنظیمات فن کویل

• برخی از فن کویل‌ها دارای ریموت کنترل بوده و امکان تنظیم دما، سرعت فن و تایمر را دارا هستند.

6. برند و گارانتی فن کویل

• انتخاب برند معتبر که دارای خدمات پس از فروش و گارانتی مطمئن باشند از نکات بسیار مهم جهت خرید فن کوئل می باشند.

7. قابلیت اتصال به سیستم‌های هوشمند فن کویل

• در صورتی که تصمیم به اتصال سیستم تهویه با تجهیزات هوشمند را دارید، حتما به امکان اتصال فن کویل به سیستم هوشمند ساختمان(BMS) توجه نمایید.

8. قیمت و هزینه‌های نصب فن کویل

• علاوه بر قیمت دستگاه، هزینه‌های نصب و نگهداری نیز از نکات مهم جهت خرید فن کوئل می باشند. نصب دستگاه حتی الامکان توسط تکنسین‌های مجرب و مجاز شرکت ارائه دهنده انجام شود که درصورت بروز مشکل و خدمات آتی با سرویسکار در تماس مستقیم باشید

9. مقاومت و جنس بدنه

• جنس بدنه و کیفیت ساخت دستگاه از عوامل تاثیرگذار بر طول عمر و دوام فن کوئل می باشد.

انواع فن کویل

نوع فن کویل	محل نصب و ویژگی ظاهری	کاربرد اصلی و مزیت کلیدی
۱. فن کویل سقفی توکار (Concealed)	داخل سقف کاذب نصب شده و کاملاً پنهان است. تنها دریچه‌های ورود و خروج هوا دیده می‌شوند.	ایده‌آل برای فضاهایی که زیبایی و دکوراسیون اهمیت بالایی دارد (مانند هتل‌ها و ادارات لوکس). صدای کم و عدم اشغال فضای مفید.
۲. فن کویل سقفی روکار (Exposed)	زیر سقف یا به سقف آویزان شده و قابل رؤیت است. دارای کاور و بدنه ظاهری است.	نصب و تعمیر و نگهداری بسیار آسان. مناسب برای کارگاه‌ها، فضاهای تجاری و صنعتی که نیازی به سقف کاذب ندارند.
۳. فن کویل دیواری	شبیه به اسپلیت (کولر گازی) روی دیوار نصب می‌شود. دارای پنل ظاهری شیک و ریموت کنترل است.	کنترل دقیق دما در سطح اتاق. مناسب برای محیط‌های مسکونی و اداری کوچک. قابلیت تنظیم از راه دور.
۴. فن کویل زمینی (کابینتی)	روی زمین و معمولاً کنار پنجره یا دیوار نصب می‌شود و دارای بدنه و کابینت زیبا است.	ایده‌آل برای اتاق‌های با سقف بلند یا ساختمان‌های قدیمی که امکان نصب سقفی وجود ندارد. تعمیرات راحت‌تر.
۵. فن کویل کانالی (Ducted)	در یک مکان مرکزی (معمولاً سقف کاذب یا موتورخانه) نصب می‌شود و هوا را از طریق کانال‌کشی توزیع می‌کند.	قدرت هوادهی بسیار بالا و امکان تأمین هوای مطبوع برای چندین فضا به طور همزمان. مناسب فضاهای بزرگ.

نوع فن کویل	توضیح عملکرد	کاربرد اصلی و مزیت کلیدی
۱. فن کویل دو لوله‌ای (Two-Pipe FCU)	دارای یک کویل و دو لوله (رفت و برگشت). آب سرد یا آب گرم، بسته به فصل، در لوله‌ها جریان دارد.	رایج‌ترین نوع. برای ساختمان‌هایی که در تمام فصول از یک نوع عملکرد (سرمایش یا گرمایش) استفاده می‌کنند، مناسب است.
۲. فن کویل چهار لوله‌ای (Four-Pipe FCU)	دارای دو کویل مجزا (یکی برای آب سرد و دیگری برای آب گرم) و چهار لوله (رفت و برگشت آب سرد و رفت و برگشت آب گرم).	امکان هم‌زمان سرمایش و گرمایش در فضاهای مختلف ساختمان. ایده‌آل برای بیمارستان‌ها و هتل‌ها که نیازهای دمایی متفاوتی در اتاق‌های مختلف دارند.

همانطور که گفته شد فن کویل ها در انواع مختلفی تولید و عرضه می شوند. که هر کدام می توانند عملکرد خوبی در شرایط محیطی و نصب مناسب داشته باشند. در ادامه انواع فن کویل ها و نحوه عملکرد هر کدام به اختصار شرح داده شده است.

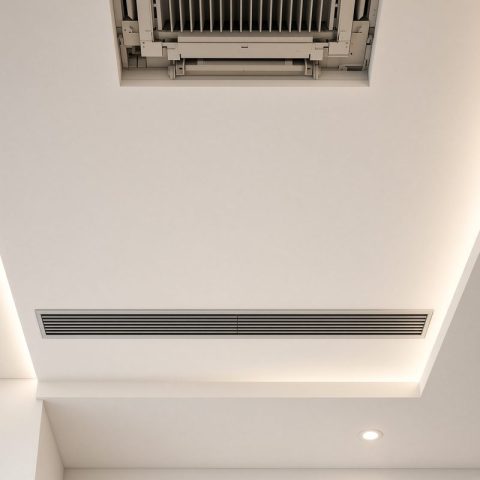

فن کویل سقفی

فن کویل سقفی یکی از پرکاربردترین مدل های این محصول است. که در دو نوع توکار و روکار طراحی و تولید می شود. فن کویل سقفی توکار معمولاً بالای سقف کاذب نصب می شود. و تنها یک دریچه قابل مشاهده است. که از طریق آن هوای تازه سرد یا گرم وارد محیط می شود. این ویژگی دستگاه پنهان است. و اشغال نکردن فضای اطراف باعث شده. تا نوع سقفی این تجهیزات طرفداران زیادی پیدا کند.
فن کویل سقفی هوای محیط را از پایین می مکد. و پس از عبور هوا از روی کویل آن را دوباره به محیط پرتاب می کند. و سرعت موتور فن کویل توسط ترموستات محیط قابل تنظیم است. بدین ترتیب دمای محیط به خوبی کنترل می شود.
نکته حائز اهمیت در مورد فن کویل های سقفی .ابعاد و به خصوص ارتفاع آنها از نظر امکان قرارگیری و نصب لوله های مربوطه در بالای سقف کاذب می باشد.

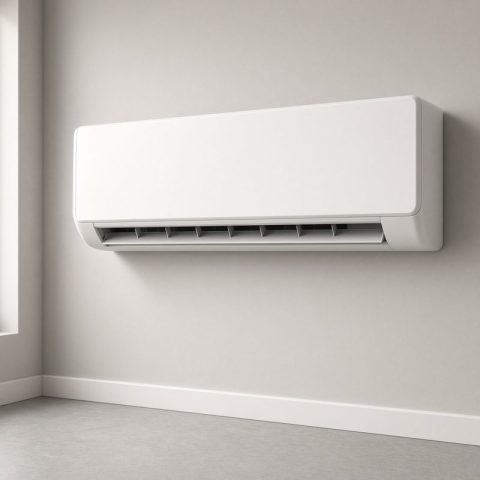

فن کویل دیواری

معرفی انواع فن کویل فن کویل های دیواری ظاهری مشابه یونیت های دیواری اسپلیت دارند. بر روی دیوار نصب می شوند. و نیازی به اختصاص فضا در کف یا سقف محیط ندارند. مصرف کنندگان خانگی و سازندگان پروژه های ساختمانی به این مدل فن کویل توجه زیادی دارند زیرا نسبت به مدل های دیگر جدیدتر است. و صدای کمتری دارد و معمولاً نیازی به ترموستات دیواری ندارد. اما عملکرد و سرعت فن آنها قابل کنترل است. توسط کنترل از راه دور به راحتی قابل تنظیم است.

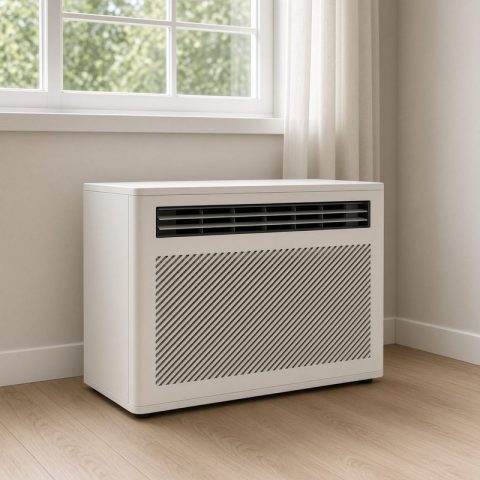

فن کویل روی زمین

فن کویل کفی در مدل های مادگی بالا. رو به جلو و شیبدار تولید می شود. و دارای ظرفیت تهویه تا 1200 فوت مکعب در دقیقه می باشد. عملکرد این فن کویل ها توسط ترموستات قابل تنظیم است. از مزایای فن کویل زمینی می توان به نصب آسان. دسترسی آسان و قیمت مناسب. نسبت به سایر انواع فن کویل اشاره کرد.
لوله کشی فن کویل های زمینی به صورت روکار و توکار انجام می شود. که در لوله کشی روکار لوله ها بر روی دیوار نصب می شوند. و دیده می شوند. اما در لوله کشی توکار لوله ها در داخل دیوار یا کف قرار می گیرند. زیباتر است. و فقط دستگاه فن کویل در محیط دیده می شود قیمت مقرون به صرفه نصب آسان و عملکرد این دستگاه باعث شده. تا این مدل رایج فن کویل همچنان برای مصارف اداری یا مسکونی ترجیح داده شود.

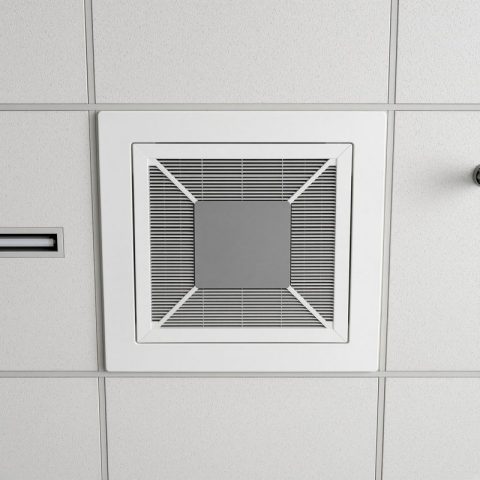

فن کویل کاست

فن کویل کاست را می توان مدرن ترین و جدیدترین نوع فن کویل نامید. در مورد کویل ها فن کویل کاست داخل سقف کاذب نصب می شود. فقط صفحه تخت آن در سقف دیده می شود. و مانند فن کویل های سقفی فقط شیر آن دیده می شود. و نیازی به اشغال اطراف ندارد. فضا و همچنین ظاهری زیبا و مدرن ارائه می دهند. از نظر تهویه فن کویل ها به دو مدل تقسیم می شوند. که به شرح زیر می باشد.

یک طرفه (مناسب برای استفاده در کناره های سقف)
چهار طرفه (مناسب برای وسط سقف)

های کستی نیز از نظر لوله کشی به دو دسته تقسیم می شوند که عبارتند از:

کاست دو لوله ای (آنها لوله های برگشتی به کویل دارند)
چهار لوله ای (دارای دو لوله خروجی و دو لوله برگشت برای دو کویل سرد و گرم)

معرفی انواع فن کویل این نوع فن کویل (چهار لوله ای) باید مجهز به شیر برقی روی لوله آب ورودی به فن کویل باشد. آب سرد یا گرم در یکی از دو کویل تحت کنترل ترموستات جریان دارد. و هوا از شبکه داخلی مکیده شده. و هوا از سطح کناری پنل فن کویل سقفی دمیده می شود.
در ضمن فرمان و عملکرد و تغییر دور موتور تهویه فن کویل یا با ریموت کنترل دستی انجام می شود. و یا مانند فن کویل های سقفی توسط ترموستات های سه سرعته دو فصلی انجام می شود.

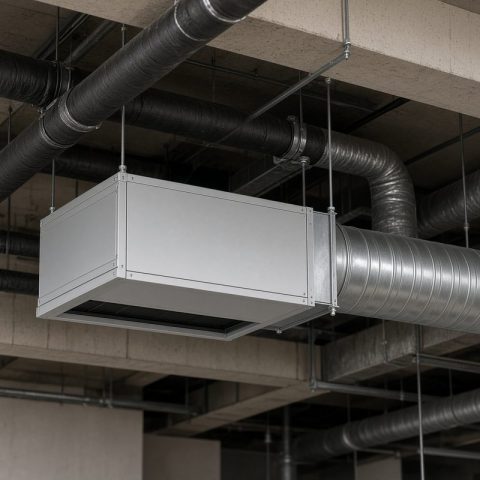

فن کویل کانالی

این نوع فن کویل ها معمولا قدرت و پرتاب باد بیشتری دارند و برای محیط های بزرگتر مانند بیمارستان ها، مدارس، ادارات، کارخانجات مختلف و … استفاده می شوند.ظرفیت تهویه فن کویل های کانالی از 600 تا 2000 فوت مکعب در دقیقه و با مناسب می باشد. فشار استاتیک و در محیط هایی که می خواهیم هوای سرد یا گرم را بدون آلودگی به اتاق های همسایه ارسال کنیم، فن کویل های کانالی گزینه مناسبی هستند.

اجزای اصلی فن کویل و نقش آن‌ها

1. کویل‌ها (لوله‌های مبدل حرارتی) فن کویل

آب سرد یا گرم در این لوله‌ها جریان دارد و حرارت را به هوا منتقل یا از آن دریافت می‌کند.

2. فن دستگاه فن کویل

فن در فن کوئل هوا را از محیط گرفته و از روی کویل‌ها عبور می‌دهد تا دمای آن تغییر کند.

3. فیلتر هوای فن کویل

هوای ورودی را از گرد و غبار و ذرات معلق پاک می‌کند.

4. ترموستات فن کویل

وظیفه تنظیم دما و سرعت فن را بر عهده ترموستات دیواری می باشد.

طرز کار فن کویل در دو حالت اصلی

1. حالت سرمایش فن کویل

• مرحله 1
  ابتدا آب سرد تولیدشده توسط چیلر وارد کویل‌ها می‌شود.
• مرحله 2
  فن، هوا را از محیط مکیده و آن را از روی کویل‌های حاوی آب سرد عبور می‌دهد.
• مرحله 3
  هوا با عبور از کویل‌ها سرد شده و دمای محیط کاهش می‌یابد.
• مرحله 4
  رطوبت موجود در هوا در اثر سرد شدن به قطرات آب تبدیل شده و در سینی تخلیه جمع‌آوری می‌شود.

2. حالت گرمایش فن کویل

• مرحله 1
  آب گرم تولیدشده توسط بویلر یا پکیج وارد کویل‌ها می‌شود.
• مرحله 2
  فن، هوا را از محیط مکیده و آن را از روی کویل‌های حاوی آب گرم عبور می‌دهد.
• مرحله 3
  هوا با عبور از کویل‌ها گرم شده و به محیط بازمی‌گردد.

سیستم‌های فن کویل

1. سیستم دو لوله‌:
• یک لوله برای آب سرد یا گرم و یک لوله بازگشتی.
• قابل استفاده برای سرمایش یا گرمایش، اما نه هم‌زمان.
2. سیستم چهار لوله‌ای:
• دو لوله برای آب سرد و دو لوله برای آب گرم.
• امکان استفاده هم‌زمان از سرمایش و گرمایش در نقاط مختلف ساختمان.

کنترل و تنظیمات فن کویل

• تنظیم سرعت فن
  معمولاً در سه سطح (کم، متوسط و زیاد) قابل تنظیم است.

سرویس و نگهداری فن کویل جهت عملکرد بهتر

1. تمیز کردن فیلترها:
گرد و غبار روی فیلترها باید به‌طور دوره‌ای تمیز یا تعویض شود معمولا بین ۸ ماه الی ۱۵ماه
2. بررسی کویل‌ها:
رسوب‌گیری و جرم‌زدایی از کویل‌ها جهت حفظ راندمان ضروری است و‌می توان از طریق رسوبزداهای مدار گرمایش این کار انجام شود.
3. سرویس فن:
سرویس دوره ای فن جهت اطمینان از عملکرد صحیح موتور فن و کاهش صدا از موارد مهم در نکهداری فن کویل می باشد.

مزیت‌های فن کوئل نسبت به دیگر دستگاه‌ها

مزایای استفاده از فن کوئل در ساختمانها شامل موارد زیر است:

1. کنترل مستقل دما

هر اتاق یا بخش می‌تواند به صورت مستقل از سایر مناطق کنترل شود، بنابراین کاربران می‌توانند دمای دلخواه خود را توسط ترموستات تنظیم کنند.

2. هزینه پایین‌تر نصب و نگهداری

فن کوئل‌ها به طور کلی نسبت به سیستم‌های مرکزی هزینه نصب کمتری دارند و نگهداری آنها نیز ساده‌تر و ارزان‌تر می باشد.

3. انعطاف‌پذیری در طراحی و نصب

فن کوئل‌ها در انواع سقفی، دیواری، زمینی و کاستی عرضه می‌شوند که به مهندسان این امکان را می‌دهد تا بر اساس نیاز فضای ساختمان، بهترین گزینه را انتخاب کنند.

4. عدم نیاز به کانال‌کشی گسترده

در سیستم‌های فن کوئل، نیازی به کانال‌کشی‌های بزرگ نیست و این موضوع هزینه و فضای مورد نیاز را کاهش می‌دهد.هر چند در مدلهای فن کوئلهای کانالی که در ظرفیتهای بالا می باشد کانال کشی داخل واحد همچون داکت اسپلیت انجام میشود

5. کاربرد چندمنظوره (سرمایش و گرمایش)

با توجه به اتصال به چیلر برای سرمایش و موتورخانه(یا پکیج) برای گرمایش، فن کوئل ها قابلیت استفاده در تمام فصول سال را دارند.

6. صرفه‌جویی در مصرف انرژی

کنترل مستقل دما و عدم نیاز به تهویه تمام فضای ساختمان به طور همزمان، باعث کاهش مصرف انرژی می‌شود.

7. نویز کم

فن کوئل‌های مدرن و باکیفیت معمولاً دارای فن‌های باکیفیت و بی‌صداتر هستند که آرامش محیط را حفظ کرده و آسایش را برای خریدار به همراه دارند

9. قابلیت نگهداری ساده

به دلیل طراحی ساده، تمیز کردن و نگهداری فن کوئل آسان است. به عنوان مثال، تعویض فیلترها و تمیز کردن پره‌ها به راحتی انجام می‌شود.

طرز کار فن‌کویل

• در حالت سرمایش
  آب سرد تولیدی از چیلر وارد کویل‌ها می‌شود، فن هوای محیط را مکیده و از روی کویل عبور می‌دهد. هوای سرد شده به محیط بازگشت می‌یابد؛ رطوبت موجود در هوا به صورت قطرات آب در سینی تخلیه جمع می‌شود.
• در حالت گرمایش
  آب گرم دستگاه‌های گرمایی (پکیج، بویلر، موتورخانه) وارد کویل‌ها شده، باد ساخته شده توسط فن از روی کویل عبور می‌کند و هوای گرم به محیط بازگشت داده می‌شود.

مزایای استفاده از فن‌کویل

• کنترل مستقل دمای هر فضا
• هزینه نصب و نگهداری کمتر نسبت به سیستم‌های مرکزی
• صرفه‌جویی در فضا و عدم نیاز به کانال‌کشی گسترده
• امکان کارکرد دو حالته گرمایش و سرمایش
• راندمان انرژی بالا
• نویز کم در مدل‌های مدرن
• نگهداری آسان و تعویض آسان فیلترها

نکات سرویس و نگهداری

• فیلترها را حداقل هر ۶ تا ۱۲ ماه بررسی و تمیز یا تعویض کنید
• کویل‌ها را از رسوب و جرم آزاد کنید تا انتقال حرارت بهتر شود
• عملکرد فن و موتور را به صورت دوره‌ای کنترل نمایید
• به‌هنگام نصب از افراد متخصص استفاده کنید
• در فصول غیر فعال، دستگاه را خاموش و پوشش محافظ قرار دهید

عوامل تأثیرگذار بر قیمت فن‌کویل

قیمت فن‌کویل به عوامل متعددی بستگی دارد که آگاهی از آن‌ها می‌تواند در انتخاب به‌صرفه و هوشمندانه کمک کند.
مهم‌ترین این عوامل عبارت‌اند از:

1. ظرفیت و نوع فن‌کویل: هرچه ظرفیت دستگاه (بر حسب CFM) بالاتر باشد، قیمت نیز بیشتر خواهد بود. به‌طور معمول فن‌کویل‌های سقفی و کاستی گران‌تر از مدل‌های زمینی هستند.
2. برند و کشور سازنده: برندهای مطرح مانند گرین، میدیا، ایران رادیاتور، تهویه، آذر نسیم و برث معمولاً کیفیت و خدمات بهتری ارائه می‌دهند، اما قیمت بالاتری هم دارند.
3. جنس بدنه و کیفیت کویل‌ها: استفاده از کویل‌های مسی با فین آلومینیومی و بدنه گالوانیزه ضدزنگ باعث افزایش دوام و در نتیجه افزایش قیمت می‌شود.
4. تعداد لوله‌ها (دو لوله‌ای یا چهار لوله‌ای): مدل‌های چهار لوله‌ای قابلیت سرمایش و گرمایش هم‌زمان را دارند و نسبت به مدل‌های دو لوله‌ای گران‌تر هستند.
5. میزان صدا و نوع موتور فن: موتورهای کم‌صدا و فن‌های سانتریفیوژ بالانس شده معمولاً گران‌تر هستند، اما آسایش حرارتی بیشتری فراهم می‌کنند.
6. کنترل هوشمند و قابلیت اتصال به BMS: فن‌کویل‌هایی که به سیستم مدیریت هوشمند ساختمان (BMS) متصل می‌شوند، امکانات بیشتری دارند و قیمت بالاتری دارند.
7. خدمات پس از فروش و گارانتی: دستگاه‌هایی با ضمانت طولانی‌تر و شبکه خدمات گسترده، معمولاً قیمت بالاتری دارند ولی ارزش خرید بالاتری هم دارند.

انواع فن کویل را بشناسید!

فن کویل‌ها در انواع مختلف تولید می‌شوند تا برای محیط‌های گوناگون و نیازهای مختلف مناسب باشند. این دستگاه‌ها را می‌توان از نظر نحوه نصب، ساختار و کاربرد دسته‌بندی کرد. در ادامه، انواع اصلی فن کویل‌ها و ویژگی‌های هر کدام ارائه میگردد:

1. فن کویل زمینی

نحوه نصب فن کویل زمینی

• روی زمین یا نزدیک به دیوار قرار می‌گیرند و لوله های آب از پایین به آنها نصب می شود.

ویژگی‌های فن کویل زمینی

• مناسب برای فضاهایی که امکان نصب روی دیوار یا سقف وجود ندارد.
• طراحی ساده و دسترسی آسان برای نگهداری و تعمیر.

کاربرد فن کویل زمینی

• ساختمان‌های مسکونی، اداری کوچک، یا فضاهای تجاری محدود.

2. فن کویل سقفی توکار و کانالی

نحوه نصب فن کویل سقفی توکار و کانالی

• داخل سقف کاذب نصب می‌شود و در ظرفیت های بالا که کانالی محسوب می شوند ، کانالهای هوادهی به صورت مخفی در سقف تعبیه می‌شوند.

ویژگی‌های فن کویل سقفی توکار و کانالی

• طراحی زیبا و پنهان
• مناسب برای فضاهایی که زیبایی دکوراسیون اهمیت دارد.
• عملکرد کم‌صدا

کاربرد فن کویل سقفی توکار و کانالی

• ساختمان‌های مسکونی، اداری لوکس، و هتل‌ها.

3. فن کویل سقفی روکار

نحوه نصب فن کویل سقفی روکار

• روی سقف نصب می‌شود و قابل مشاهده است.

ویژگی‌های فن کویل سقفی روکار

• نصب آسان.
• مناسب برای فضاهایی که محدودیت در سقف کاذب وجود دارد.

کاربرد فن کویل سقفی روکار

• فضاهای تجاری، اداری، یا صنعتی.

4. فن کویل دیواری

نحوه نصب فن کویل دیواری

• روی دیوار نصب می‌شود، مشابه کولر گازی اسپلیت دیواری می باشد

ویژگی‌های فن کویل دیواری

• مناسب برای فضاهای کوچک و دیوارهایی که ارتفاع مناسب دارند.
• طراحی زیبا و ساده.

کاربرد فن کویل دیواری

• فضاهای مسکونی و دفاتر کوچک.

5. فن کویل کاستی چهارطرفه و یکطرفه

نحوه نصب فن کویل کاستی چهارطرفه و یکطرفه

• داخل سقف کاذب نصب می‌شود و خروجی هوا به صورت چهارطرفه یا دایره‌ای در مدلهای کاستی ۴طرفه و بصورت مورب و یکطرفه برای مدلهای سقفی یکطرفه توزیع می‌شود.

ویژگی‌های فن کویل کاستی چهارطرفه و یکطرفه

• توزیع هوای یکنواخت در محیط.
• طراحی لوکس و کم‌صدا.
• امکان تنظیم جهت جریان هوا.

کاربرد فن کویل کاستی چهارطرفه و یکطرفه

• دفاتر اداری، فروشگاه‌ها، و فضاهای عمومی مانند سالن‌ها.

6. فن کویل کانالی (داکتی پرفشار)

نحوه نصب فن کویل کانالی (داکتی پرفشار)

• به سیستم کانال‌کشی متصل می‌شود و هوا را در چندین اتاق یا بخش با توجه به هوادهی مورد نیاز پخش میکند.

ویژگی‌های فن کویل کانالی (داکتی پرفشار)

• مناسب برای محیط‌های بزرگ.
• قابلیت اتصال به سیستم‌های تهویه مرکزی.
• قدرت بالای جریان هوا.

کاربرد فن کویل کانالی (داکتی پرفشار)

• بیمارستان‌ها، مراکز خرید، و ساختمان‌های بزرگ. هتل‌ها، اتاق‌های جلسات، و منازل مسکونی

مقایسه کلی انواع فن کویل‌ها

• انتخاب نوع مناسب

انتخاب نوع فن کویل بستگی به ابعاد فضا، بودجه، کاربرد محیط، و ملاحظات زیبایی‌شناسی دارد. پیش از خرید، بهتر است با یک کارشناس مشورت کنید تا بهترین گزینه را انتخاب کنید.

نوع فن کویل	مزایا	معایب	کاربرد
زمینی	نصب آسان، نگهداری راحت	اشغال فضای کف	مسکونی و اداری کوچک
سقفی توکار	زیبا، بی‌صدا، پنهان	هزینه نصب بالا	لوکس و فضاهای شیک
سقفی روکار	نصب سریع و آسان	ظاهر نه‌چندان زیبا	اداری و تجاری ساده
دیوارى	طراحی شیک و مناسب برای فضاهای کوچک	محدودیت ظرفیت	مسکونی و اداری کوچک
کاستى	توزیع یکنواخت هوا، ظاهر لوکس	نیاز به سقف کاذب و هزینه نصب	اداری و تجاری لوکس
کانالى	قدرت بالا، مناسب محیط‌های بزرگ	صدای بیشتر، هزینه نصب بالا	تجاری و صنعتی بزرگ

سوالات متداول خرید فن‌کوئل

1. فن کوئل چیست و چگونه کار می‌کند؟

فن‌کوئل دستگاهی برای سرمایش و گرمایش محیط است که شامل یک فن و یک کویل (لوله حاوی آب گرم یا سرد) می‌باشد. آب سرد از چیلر و آب گرم از پکیج وارد کویل می‌شود و فن، هوای محیط را از روی کویل عبور داده و وارد فضا می‌کند.

2. چه تفاوتی بین فن کوئل و اسپلیت یا رادیاتور وجود دارد؟

فن کوئل با آب کار می‌کند، نه گاز مبرد مثل اسپلیت. همچنین قابلیت سرمایش و گرمایش دارد. نسبت به رادیاتور، سرمایش هم دارد و به صورت فن‌دار هوا را پخش می‌کند، نه تشعشعی.

3. فن کوئل در چه مدل‌هایی موجود است؟

فن کوئل‌ها در مدل‌های مختلف تولید می‌شوند:

• سقفی توکار (پرکاربرد در ساختمان‌های نوساز)
• دیواری (شبیه اسپلیت)
• زمینی (برای فضاهای بزرگ یا بدون سقف کاذب)
• کاستی یک‌طرفه یا چهارطرفه (برای سقف کاذب و نمای زیبا)

4. چه ظرفیتی از فن کوئل برای خانه یا دفتر کار مناسب است؟

ظرفیت بسته به متراژ، نوع کاربری و شرایط آب و هوایی تعیین می‌شود.به صورت سرانگشتی محاسبه ظرفیت فن کوئل مثلا برای شهر تهران به ازای هر متر مربع 20 الی 30CFM برودت لازم است. جهت مشاوره دقیق می توانید با کارشناسان واحد فروش تماس حاصل نمایید.

5. آیا فن کوئل فقط سرمایش دارد یا گرمایش هم می‌دهد؟

هر دو عملکرد را دارد. در تابستان به چیلر متصل شده و هوا را خنک می‌کند، در زمستان با پکیج یا موتورخانه به گرمایش محیط کمک می‌کند.

6. آیا فن کوئل برای هر اتاق جداگانه نصب می‌شود؟

بله، هر فن‌کوئل یک یونیت مستقل است و معمولاً برای فضا‌های مجزا فن‌کوئل مستقل نصب می‌شود، که با ترموستات قابل کنترل می باشد.

7. صدای فن کوئل زیاد است؟

خیر. فن‌کوئل‌های جدید معمولاً کم‌صدا طراحی شده‌اند. اما در برندهای ضعیف یا نصب ناصحیح، ممکن است صدا بیشتر شود.

8. فن کوئل چقدر مصرف برق دارد؟

مصرف برق فقط مربوط به فن دستگاه است که بسیار کم است. مثلاً یک فن کوئل ۴۰۰CFM بین ۴۰ تا ۹۰ وات مصرف دارد. مصرف اصلی مربوط به چیلر یا پکیج مرکزی است.

9. فن کوئل چقدر عمر مفید دارد؟

با سرویس منظم، بین ۱۰ تا ۲۰ سال عمر می‌کند. عمر آن وابسته به کیفیت ساخت و شرایط نصب است.

10. آیا امکان تنظیم دمای هر فن کوئل به‌صورت جداگانه وجود دارد؟

بله، با استفاده از ترموستات مستقل می‌توانید دمای هر فضا را به‌دلخواه تنظیم کنید. مدل‌های هوشمند نیز موجودند.

11. چه برندهایی از فن کوئل در بازار ارائه می شود؟

برندهای ایرانی و خارجی متعددی در بازار وجود دارند:

گرین، تهویه، ساراول، ساران، تهویه اروند ، مدیا ، GL، جی پلاس و …

12. : مدت زمان گارانتی فن‌کویل چقدر است؟

مدت گارانتی فن‌کویل‌ها بسته به برند، مدل و شرایط شرکت سازنده متفاوت است. هنگام خرید، مدت و شرایط دقیق گارانتی روی کارت ضمانت و فاکتور فروش درج می‌شود.

13. نصب فن کوئل به چه صورت است؟

بسته به مدل، نصب در سقف، دیوار یا کف انجام می‌شود. لوله‌کشی آب سرد و گرم، کابل‌کشی برق و نصب ترموستات باید به عنوان زیرساخت آماده گردد

14. آیا فن کوئل نیاز به سرویس دارد؟

بله. سرویس دوره‌ای شامل تمیز کردن فیلترها، کویل‌ها، بررسی عملکرد فن و ترموستات، هر ۶ تا ۱۲ ماه یک‌بار توصیه می‌شود.

15. فن کوئل برای چه ساختمان‌هایی مناسب است؟

مناسب برای ساختمان‌های اداری، مسکونی، تجاری، هتل‌ها و مراکز درمانی. برای پروژه‌های با سیستم تهویه مرکزی بسیار کاربردی است.

دوراهی خریداران: فن کویل بخریم یا داکت اسپلیت؟

یکی از پرتکرارترین سوالات در زمان خرید سیستم‌های تهویه مطبوع، انتخاب بین فن کویل و داکت اسپلیت است. اگرچه هر دو سیستم می‌توانند سرمایش و گرمایش محیط را تامین کنند، اما تفاوت‌های ساختاری و عملکردی مهمی با یکدیگر دارند که باید پیش از خرید به آن‌ها توجه کنید:

• استقلال دمایی در اتاق‌ها: بزرگترین مزیت فن کویل‌ها نسبت به داکت اسپلیت، امکان کنترل مستقل دماست. در سیستم داکت اسپلیت، تمام اتاق‌هایی که به یک دستگاه متصل هستند هم‌دما می‌شوند؛ اما در سیستم فن کویل، شما می‌توانید دمای اتاق خواب را متفاوت از سالن پذیرایی تنظیم کنید یا فن کویل یک اتاق خالی را کاملاً خاموش کنید.
• نوع سیال ناقل حرارت: داکت اسپلیت‌ها در حالت سرمایش مستقیماً با گاز مبرد (مانند کولر گازی) کار می‌کنند، در حالی که فن کویل‌ها با آب سرد تولید شده توسط چیلر یا مینی چیلر تغذیه می‌شوند. استفاده از آب باعث می‌شود سرمای ایجاد شده توسط فن کویل‌ها رطوبت طبیعی‌تر و مطبوع‌تری داشته باشد و اصطلاحاً هوا را بیش از حد خشک نکند.
• ابعاد کانال‌کشی و فضای سقف: داکت اسپلیت‌ها به کانال‌کشی‌های قطور در سقف کاذب نیاز دارند که ارتفاع سقف را کاهش می‌دهد. اما فن کویل‌ها (به جز مدل‌های کانالی) تنها به لوله‌کشی آب نیاز دارند و مدل‌های دیواری یا زمینی آن‌ها اصلاً نیازی به سقف کاذب ندارند.

آشنایی با فن کویل‌های اینورتردار (موتور EC)؛ نسل جدید تهویه مطبوع

با پیشرفت تکنولوژی و اهمیت یافتن مدیریت مصرف برق، نسل جدیدی از این دستگاه‌ها با نام فن کویل‌های اینورتر یا دارای موتور EC (Electronically Commutated) روانه بازار شده‌اند که تفاوت چشمگیری با مدل‌های قدیمی (موتور AC) دارند. خرید فن کویل‌های اینورتردار برای پروژه‌های مدرن در سال 1404 یک امتیاز ویژه محسوب می‌شود.

در فن کویل‌های معمولی، موتور فن تنها در سه دور (کند، متوسط و تند) کار می‌کند. اما در فن کویل‌های مجهز به موتور EC، دور موتور به صورت پیوسته و هوشمند (Stepless) تغییر می‌کند. ترموستات‌های هوشمند با تشخیص دقیق دمای اتاق، فرمان لازم را به موتور می‌دهند تا فن کویل دقیقاً به همان اندازه‌ای که نیاز است کار کند. ویژگی‌های برجسته این نسل عبارتند از:

• کاهش مصرف برق: موتورهای EC تا ۵۰ درصد برق کمتری نسبت به موتورهای سنتی مصرف می‌کنند که در ساختمان‌های بزرگ با تعداد بالای فن کویل، کاهش چشمگیری در قبض برق ایجاد می‌کند.
• عملکرد فوق‌العاده بی‌صدا: به دلیل تغییر دور آرام و بدون پله، صدای راه‌اندازی و تغییر دور فن در این مدل‌ها به حداقل ممکن رسیده و آرامش مطلق را برای اتاق‌خواب‌ها فراهم می‌کند.
• طول عمر بالاتر: استهلاک قطعات مکانیکی در موتورهای بدون جاروبک (Brushless) بسیار پایین‌تر از موتورهای قدیمی است، در نتیجه هزینه‌های تعمیر و نگهداری در درازمدت به شدت کاهش می‌یابد.


  راهنمای مهندسی انتخاب و محاسبه ظرفیت فن کویل بر اساس معماری فضا

  انتخاب اصولی فن کویل مستلزم تحلیل دقیق بار برودتی و حرارتی ساختمان، تراز صوتی مجاز و هماهنگی ابعادی با سقف و معماری داخلی است. از آنجا که فن کویل‌ها ناقل حرارت بر پایه چرخه آب (Hydronic) هستند، دستیابی به بالاترین راندمان نیازمند انطباق دقیق دبی جریان هوا با افت فشار مسیر لوله‌کشی و ظرفیت چیلر یا پکیج مرکزی ساختمان است تا عملکردی پایدار و بدون اتلاف انرژی حاصل شود.

  محاسبه دقیق ظرفیت هوادهی (CFM) متناسب با کاربری و اقلیم

  اصلی‌ترین معیار در انتخاب فن کویل، تعیین دبی جریان هوا بر حسب فوت مکعب در دقیقه (CFM) است. برای فضاهای مسکونی استاندارد در اقلیم‌های معتدل، ضریب محاسباتی سرانگشتی معمولاً بین ۲۰ تا ۳۰ CFM به ازای هر متر مربع در نظر گرفته می‌شود؛ اما در فضاهایی با ارتفاع سقف بیش از ۳ متر، پنجره‌های قدی بدون سایه‌بان، یا طبقات فوقانی ساختمان، محاسبه دقیق بار برودتی محسوس (Sensible) و نهان (Latent) الزامی است تا دستگاه با دور موتور متوسط کار کند و نویز اضافی به فضا تحمیل نشود.

  مقایسه عملکردی سیستم‌های ۲ لوله‌ای و ۴ لوله‌ای در پروژه‌های چندمنظوره

  در سیستم‌های دو لوله‌ای، یک جفت لوله رفت و برگشت به کویل مشترک متصل است و کل ساختمان در هر بازه زمانی تنها در یک حالت (تماماً سرمایش یا تماماً گرمایش) کار می‌کند. در مقابل، سیستم‌های چهار لوله‌ای مجهز به دو کویل کاملاً مجزا برای آب سرد و گرم هستند؛ این ویژگی به کاربران اجازه می‌دهد در فصول انتقالی (مانند اوایل بهار و پاییز) بدون وابستگی به وضعیت کل مجتمع، دمای هر بخش را به صورت هم‌زمان و مستقل تنظیم کنند که این امر استانداردی حیاتی برای هتل‌ها، بیمارستان‌ها و مجتمع‌های لوکس محسوب می‌شود.

  بررسی تخصصی نسل نوین فن کویل‌های اینورتر مجهز به موتور EC

  تکنولوژی موتورهای الکترونیکی براشلس یا موتور EC (Electronically Commutated) تحولی بنیادین در بهره‌وری سیستم‌های تهویه هیدرونیک ایجاد کرده است. این تجهیزات با حذف شوک‌های مکانیکی ناشی از تغییر دور پله‌ای، پاسخگوی سخت‌گیرانه‌ترین استانداردهای مصرف انرژی و آسایش صوتی در پروژه‌های ساختمانی نوین هستند.

  بهینه‌سازی ۵۰ درصدی مصرف برق و مدیریت هوشمند دور موتور (Stepless)

  برخلاف موتورهای سنتی AC که تنها در سه سرعت تعریف‌شده (کم، متوسط، زیاد) کار می‌کنند، موتورهای EC توانایی تنظیم پیوسته و بدون پله دور فن را متناسب با فرمان ترموستات دارند. این عملکرد هوشمند علاوه بر کاهش مصرف برق الکتروموتور تا ۵۰ درصد، جریان هوایی یکنواخت تولید کرده و از ایجاد صداهای لحظه‌ای ناشی از سوییچ رله‌ها و استارت ناگهانی فن جلوگیری می‌نماید.

  انطباق با سیستم‌های مدیریت هوشمند ساختمان (BMS) و شیرهای کنترلی برقی

  فن کویل‌های پیشرفته قابلیت اتصال به پروتکل‌های استاندارد اتوماسیون ساختمان (مانند Modbus و BACnet) را دارند. از طریق نصب شیرهای کنترلی برقی (Two-way/Three-way Valves) روی ورودی کویل، نرخ جریان آب ورودی دقیقاً بر اساس بار لحظه‌ای تنظیم می‌شود که مانع از اتلاف پمپاژ در موتورخانه و چیلر مرکزی شده و مدیریت یکپارچه تهویه در فواصل دور را امکان‌پذیر می‌سازد.

  اصول نگهداری و الزامات دوام تجهیزات هیدرولیکی فن کویل

  استمرار راندمان تبادل حرارتی و افزایش طول عمر مفید فن کویل‌ها (تا بیش از ۱۵ سال) مستلزم پایش دوره‌ای اجزای مکانیکی و هیدرولیکی دستگاه است تا کیفیت هوای داخل ساختمان در شرایط بهینه حفظ شود.

  برنامه نگهداری پیشگیرانه فیلترها و جرم‌زدایی کویل‌های مسی

  تجمع غبار روی فیلترهای پلیمری یا آلومینیومی افت فشار استاتیک فن را افزایش داده و ظرفیت هوادهی را کاهش می‌دهد؛ بنابراین شستشوی دوره‌ای فیلترها در بازه‌های زمانی ۶ تا ۱۲ ماهه الزامی است. علاوه بر این، به منظور جلوگیری از تشکیل رسوبات کربناتی و افت ضریب انتقال حرارت در کویل‌های فین‌دار مسی، اسیدشویی استاندارد یا افزودن مواد ضدخوردگی و ضد‌رسوب به مدار بسته هیدرولیکی، راندمان خنک‌سازی و گرمایش دستگاه را در اوج نگه می‌دارد.

  هدایت صحیح درین و جلوگیری از افت فشار استاتیک

  در حالت سرمایش، رطوبت تقطیرشده هوا روی کویل در سینی درین جمع‌آوری می‌شود. عدم شیب‌بندی استاندارد یا مسدود شدن لوله‌های خروجی تقطیر می‌تواند سبب سرریز آب، تشکیل قارچ و ایجاد بوی نامطبوع در سقف کاذب شود. بازرسی مداوم پمپ‌های درین (به‌ویژه در مدل‌های کاستی) و عایق‌کاری استاندارد لوله‌های ورودی، مانع از تعریق بدنه و آسیب به سازه معماری خواهد شد.
