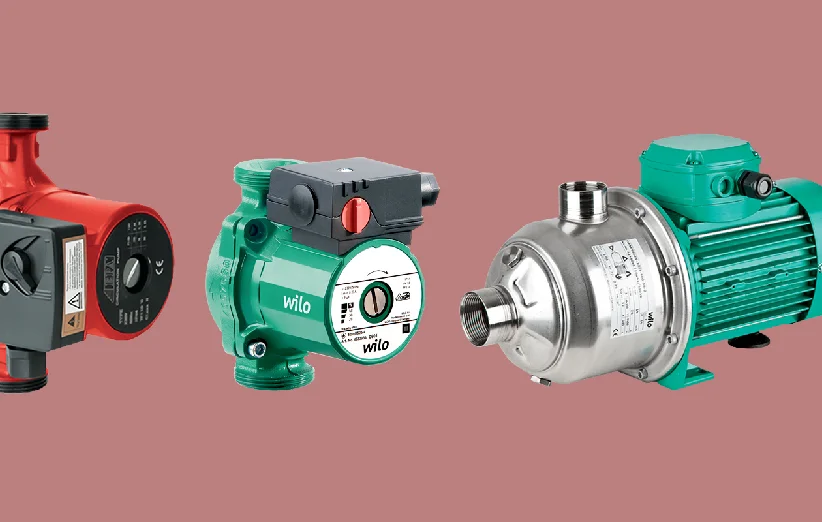

کاربرد پمپ سیرکولاتور

پمپ سیرکولاتور یکی از انواع پمپ می باشد که در دو مدل پمپ سیرکولاتور بدنه استیل و پمپ سیرکولاتور بدنه چدن ارائه می شود و جز پمپ های سانتریفیوژ است و معمولا برای سیرکوله کردن آب کاربرد دارد و می توانند سیالات تا دمای 100 تا 130 درجه سانتی گراد را پمپاژ کنند.

پمپ سیرکولاتور چیست؟

 سیرکولاتور از نوع سانتریفیوژ هستند و جهت به گردش در آوردن آب (گرم یا سرد) در سیستم های پخش کننده حرارت و برودت، به منظور تامین بار حرارتی و برودتی ساختمان و برج های خنک کننده استفاده می شوند. این نوع پمپ ها با توجه به قرارگیری در مدار به دو دسته تقسیم بندی می گردند.

انواع پمپ سیرکولاتور

• خطی (In Line): این پمپ ها بر روی مدار نصب می شوند و می توانند تک قلو یا دو قلو و تک دور یا چند دور باشند.
• مکش از ته (زمینی End suction): در ظرفیت های بالا، پمپ و الکتروپمپ سنگین می شود و مدار نمی تواند وزن آن را تحمل کند. در این صورت آن را بر روی شاسی روی زمین قرار می دهند و از لرزه گیرهایی جهت کاهش ارتعاشات استفاده می شود (پمپ های رو خطی بزرگ را نیز روی زمین نصب می کنند).

ویژگی های پمپ سیرکولاتور خطی یا پمپ سیرکوله

• جنس بدنه پمپ: چدن، استیل
• جنس پروانه پمپ: چدن، استیل و برنج
• برچسب انرژی الکتروپمپ: رده بندی مصرف A و B
• تک فاز و سه فاز
• تک دور، دو دور، سه دور، چهار دور
• دور الکتروموترو پمپ: 1500 و 3000
• پمپ سیرکولاتور خطی دارای مکش منفی نمی باشد و در نتیجه برای پمپاژ سیال اصطلاحا می بایست سیال بر این نوع پمپ سوار باشد.
• کارکرد بسیار کم صدا
• سایز پمپ: از 0.5 تا 6 اینچ
• در دو نوع با واسطه ( کوپلینگ دار) و اتاترم یا موتور خشک و بدون واسطه

کاربری پمپ سیرکولاتور خطی

• پمپ شوفاژ (پمپ شوفاژخانه یا پمپ سیرکولاتور شوفاژخانه یا پمپ سیرکوله شوفاژ)
• پمپ پکیج
• پمپ استخر
• برای پمپاژ سیالات شیمیایی و سیستم های شست و شوی صنعتی از الکتروپمپ با جنس بدنه و پروانه استیل استفاده می گردد.
• در سیستم های تاسیساتی و تهویه مطبوع، پمپ سیرکوله کردن آب داغ
• سیستم شستشوی صنعتی با آب داغ
• سیستم گرمایشی خانگی و صنعتی

کاربرد انواع پمپ سیرکولاتور

پمپ سیرکولاتور دارای برخی کاربری های رایج دیگری نیز می باشد که در زیر به آن اشاره می نماییم:

پمپ برگشت آب گرم مصرفی

برای اینکه آب گرم همیشه در نزدیک ترین نقطه و در دسترس مصرف کننده باشد باید از پمپ استفاده نمود تا آب گرم درون مخزن و لوله ها را به گردش درآورد، یه این پمپ، پمپ برگشت آب گرم می گویند.

پمپ گردش آب شوفاژ

به پمپی که برای گردش آب گرم در سیستم آب گرم خانگی و سیستم گرمایش مرکزی استفاده می شود، پمپ گردش آب شوفاژ می گویند.

پمپ آب گرم

چنانچه از منبع کویلی آب گرم ایستاده یا مبدل حرارتی برای تامین آب گرم استفاده می شود لازم است برای سیرکولاسیون آب گرم شوفاژ در آنها از پمپ آب گرم جداگانه ای استفاده شود.

پمپ سیرکولاتور چه کاربردی دارد؟

پمپ‌های سیرکولاتور بسته به نوع و جنس‌شان کاربرد‌های متفاوتی دارند. به‌عنوان مثال می‌توان به موارد زیر اشاره کرد:

• سیرکوله کردن آب گرم و آب سرد در دما‌های ۱۰- تا ۱۳۰ درجه سانتی‌گراد به‌وسیله پمپ سیرکوله انجام می‌شود.
• برای سیرکوله کردن آب گرم و آب سرد در سیستم تهویه هوا، رادیاتور‌ها، سیستم گرمایش از کف و همین‌طور سیستم گرم کردن آب هم از پمپ سیرکولاتور استفاده می‌شود.
• از پمپ‌های سیرکولاتور خطی با بدنه و پروانه از جنس استیل، جهت جا‌به‌جایی انواع سیال‌های شیمیایی، صنعتی و سیستم‌های شستشو در صنعت استفاده می‌شود.
• از پمپ سیرکوله برای سیرکوله کردن آب داغ، برای سیستم‌های تأسیساتی و تهویه مطبوع استفاده می‌شود.
• کاربری پمپ‌های سیرکولاتور مختلف را می‌توان در سیستم‌های شستشوی صنعتی، سیستم‌های گرمایشی خانگی، سیستم‌های سرمایشی خانگی، سیستم‌های گرمایشی صنعتی و سرمایشی صنعتی هم یافت.
• پمپ سیرکولاتور از پر‌مصرف‌ترین و محبوب‌ترین پمپ‌ها در صنعت تأسیسات هستند.
• پمپ آب در گردش، وظیفه گردش آب تا دمای ۱۴۰ درجه سانتی‌گراد را در سیستم‌های گرمایش و حرارت مرکزی، بر عهده دارد.
• انتقال آب از سیستم گرمایش مرکزی و تهویه هوا در موارد کاربری اداری، تجاری و صنعتی هم با کمک پمپ سیرکولاتور انجام می‌گیرد.
• از این پمپ‌ها در استخر‌ها، پکیج و شوفاژ‌ها هم استفاده می‌شود.

مزایا پمپ سيرکولاتور

• کارکرد کم صدا
• مصرف بهینه انرژی
• تنوع مدل و سایز
• پمپاژ در دمای بالا
• نصب آسان
• هزینه نگهداری پایین

راهنمای خرید پمپ سیرکولاتور

هنگام انتخاب پمپ سیرکولاتور مورد نیاز موارد زیر را به دقت بررسی نمائید:

• میزان هد و دبی آب در گردش مورد نیاز سیستم
• پمپ خطی یا زمینی
• برند و مدل پمپ سیرکولاتور
• قدرت و دور موتور پمپ
• اتصال دنده ای / فلنجی
• قطر لوله های ورودی و خروجی از پمپ سیرکولاتور

محل نصب

پمپ های سیرکولاتور معمولا در مسیر برگشت آب مدار سیستم های سرمایش یا گرمایش نصب می گردند به عبارت دیگر در سیستم های گرمایش قبل از دیگ حرارت مرکزی و در سیستم های سرمایش قبل از چیلر قرار می گیرند ، بطوریکه خروجی آب پمپ های سیرکولاتور در سیستم های گرمایش وارد دیگ شده و سپس در رادیاتور ها و فن کویل ها توزیع می گردد و در سیستم های سرمایش خروجی آب پمپ سیرکولاتور وارد اواپراتور چیلر گردیده و سپس به فن کویل ها و کویل هواساز ها وارد میشود.به منظور برگشت آبگرم مصرفی استفاده نشده در لوله کشی آبگرم ساختمان ، نصب پمپ برگشت آبگرم قبل از منبع کویلی یا دو جداره روی لوله برگشت آبگرم ضروری است.
