فن کویل چیست و چرا امروزه در بسیاری از ساختمان‌های مدرن به عنوان سیستم اصلی تهویه مطبوع انتخاب می‌شود؟ اگر در حال ساخت یک بنای جدید هستید یا قصد بازسازی سیستم سرمایش و گرمایش ساختمان خود را دارید، قطعا نام این دستگاه به گوشتان خورده است. انتخاب یک سیستم تهویه مناسب، نه تنها بر کیفیت هوای محیط و آسایش شما تاثیر مستقیم دارد، بلکه نقش بسیار مهمی در مدیریت هزینه‌های مصرف انرژی ایفا می‌کند.

در این راهنمای جامع و تخصصی، قصد داریم با زبانی ساده و دوستانه، تمام ابعاد این دستگاه را بررسی کنیم. از نحوه عملکرد و انواع مختلف آن گرفته تا مزایا، معایب، نحوه محاسبه ظرفیت و نکات طلایی برای خرید، همه چیز را در این مقاله از تاسیسات کلاب پوشش خواهیم داد تا در نهایت بتوانید بهترین تصمیم را برای پروژه خود بگیرید.

فن کویل چیست؟

برای پاسخ به سوال فن کویل چیست، باید نگاهی به ساختار و عملکرد این دستگاه بیندازیم. این سیستم یکی از پرکاربردترین تجهیزات در صنعت تهویه مطبوع (HVAC) است که وظیفه انتقال حرارت و برودت به محیط را بر عهده دارد.

تعریف ساده

در یک تعریف ساده، فن کویل دستگاهی است که از دو بخش اصلی تشکیل شده است: یک فن (دمنده) و یک کویل (لوله های مارپیچ تبادل حرارت). آب سرد یا گرم از طریق سیستم مرکزی ساختمان (مانند چیلر یا پکیج و موتورخانه) وارد کویل‌ها می‌شود و فن با دمیدن هوای محیط از روی این کویل‌ها، باعث خنک یا گرم شدن فضا می‌گردد.

نحوه کارکرد فن کویل چیست

نحوه کارکرد این دستگاه بر اساس تبادل حرارتی استوار است. در فصل تابستان، آب سرد تولید شده توسط چیلر وارد لوله‌های کویل می‌شود. فن دستگاه، هوای گرم اتاق را مکیده و از روی کویل‌های سرد عبور می‌دهد. در نتیجه هوای خنک به محیط باز می‌گردد. در فصل زمستان نیز همین روند با آب گرم تولید شده توسط موتورخانه یا پکیج انجام می‌شود تا هوای گرم به محیط تزریق شود.

اجزای اصلی فن کویل چیست

• کویل حرارتی: شبکه‌ای از لوله‌های مسی با فین‌های آلومینیومی برای جریان آب سرد و گرم.
• الکتروموتور و فن: وظیفه مکش هوای محیط و پرتاب هوای مطبوع را دارد.
• فیلتر هوا: جلوگیری از ورود ذرات گرد و غبار به داخل دستگاه و محیط.
• سینی درین (تقطیر): جمع‌آوری آب حاصل از تقطیر رطوبت هوا در فصل تابستان.
• ترموستات: برای تنظیم دما و دور فن استفاده می‌شود.

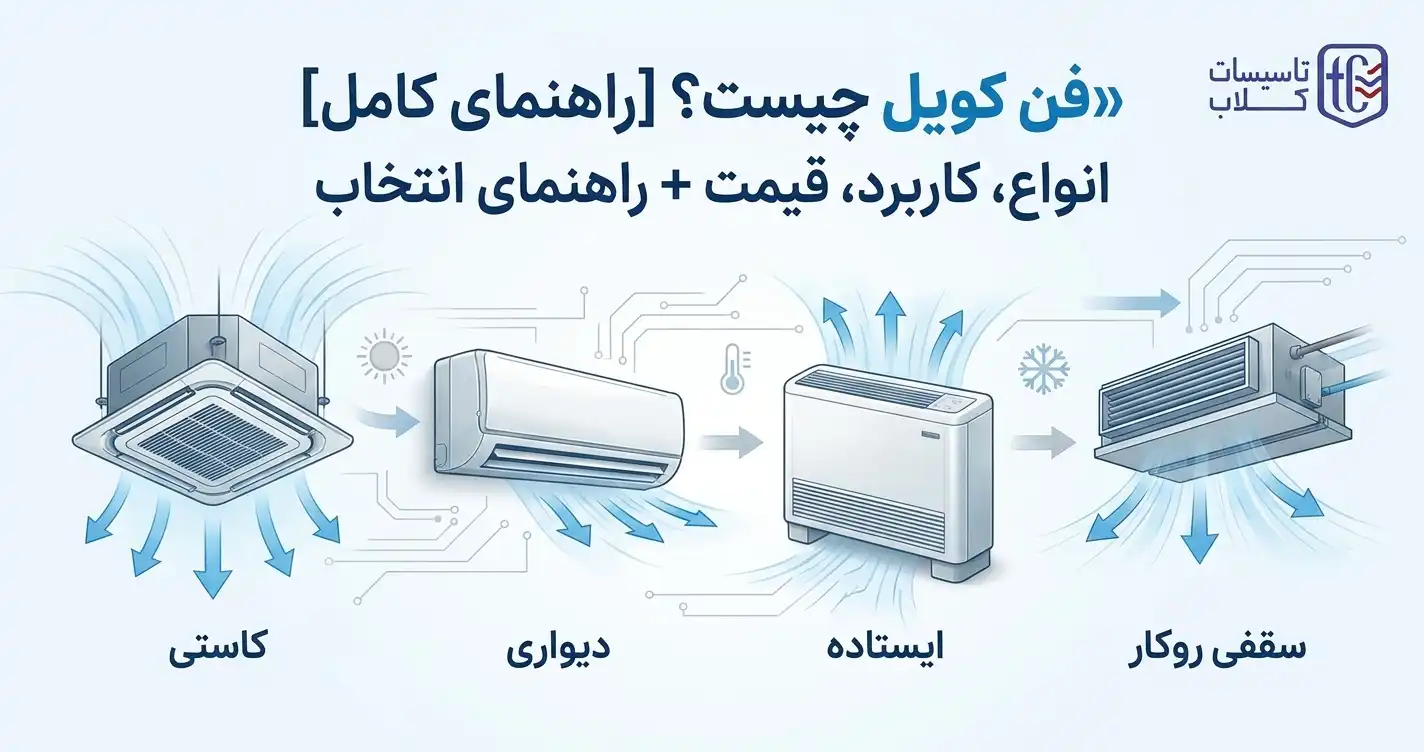

انواع فن کویل چیست

پاسخ به این که مناسب‌ترین فن کویل چیست، بستگی به نوع معماری و نیاز ساختمان شما دارد. این دستگاه‌ها بر اساس محل نصب به دسته‌های مختلفی تقسیم می‌شوند.

فن کویل کاستی (سقفی توکار)

فن کویل کاستی سقفی توکار در داخل سقف کاذب نصب می‌شود و تنها دریچه پرتاب هوای آن (به صورت یک طرفه یا چهار طرفه) قابل مشاهده است. به دلیل ظاهر زیبا و عدم اشغال فضای محیط، در ادارات و ساختمان‌های لوکس بسیار پرطرفدار است.

فن کویل دیواری

ظاهر این دستگاه بسیار شبیه به پنل داخلی کولرهای گازی اسپلیت است. روی دیوار نصب می‌شود و برای فضاهایی که امکان اجرای سقف کاذب وجود ندارد یا نیاز به نصب سریع و آسان است، گزینه ایده‌آلی محسوب می‌گردد.

فن کویل ایستاده (زمینی)

این مدل روی زمین قرار گرفته و معمولا به دیوار تکیه داده می‌شود. نصب آن‌ها بسیار ساده است و در ساختمان‌های مسکونی، مدارس و بیمارستان‌هایی که فضای کافی روی زمین دارند، استفاده می‌شوند.

فن کویل سقفی روکار

این نوع دستگاه به صورت روکار روی سقف نصب می‌شود. معمولا در فضاهایی که سقف کاذب ندارند و زیبایی ظاهری در اولویت دوم قرار دارد (مانند راهروها یا برخی فضاهای تجاری)، کاربرد دارد.

جدول مقایسه انواع فن کویل

تفاوت فن کویل چیست با سایر سیستم‌ها

درک تفاوت این سیستم با سایر تجهیزات، به شما کمک می‌کند تا بهتر بدانید جایگاه فن کویل چیست و چه زمانی باید از آن استفاده کرد.

فن کویل یا کولر گازی؟

کولر گازی از سیستم تبرید تراکمی داخلی (گاز مبرد) استفاده می‌کند، در حالی که فن کویل با آب سرد و گرم کار می‌کند و به دستگاه مرکزی (چیلر یا بویلر) وابسته است. برای ساختمان‌های بزرگ، استفاده از سیستم مرکزی با آب مقرون‌به‌صرفه‌تر است.

فن کویل یا اسپلیت؟

اسپلیت‌ها نیز با گاز مبرد کار می‌کنند و برای هر پنل نیاز به یک کمپرسور خارجی دارند. اما در سیستم‌های فن کویل، ده‌ها دستگاه می‌توانند تنها به یک چیلر مرکزی متصل شوند که نمای ساختمان را از وجود کندانسورهای متعدد نجات می‌دهد.

فن کویل یا رادیاتور؟

رادیاتور تنها قابلیت گرمایش دارد و انتقال حرارت در آن به صورت همرفت طبیعی است (بدون فن). اما فن کویل هم قابلیت سرمایش و هم گرمایش دارد و به دلیل وجود فن، دمای محیط را بسیار سریع‌تر به حد مطلوب می‌رساند.

کاربردهای فن کویل چیست

کاربرد فن کویل چیست و در چه فضاهایی استفاده می‌شود؟ این سیستم به دلیل انعطاف‌پذیری بالا، در کاربری‌های متنوعی نصب می‌گردد.

ساختمان‌های اداری

کنترل مستقل دما در هر اتاق اداری اهمیت بالایی دارد. کارمندان می‌توانند با ترموستات مستقل، دمای اتاق خود را تنظیم کنند.

هتل‌ها

در هتل‌ها، ایجاد صدای کم و آسایش مسافران حیاتی است. این دستگاه‌ها ضمن تامین سرمایش و گرمایش سریع، به مسافر اجازه می‌دهند دمای اتاق را به دلخواه تنظیم کند.

بیمارستان‌ها

استفاده از مدل‌های دارای فیلترهای بهداشتی و قابلیت شستشوی آسان، این سیستم را برای بیمارستان‌ها مناسب کرده است تا از انتشار آلودگی جلوگیری شود.

مراکز تجاری

پاساژها و مراکز خرید بزرگ برای تامین بار برودتی و حرارتی بالای خود، از ترکیب چیلر مرکزی و فن کویل‌های کانالی یا کاستی استفاده می‌کنند.

ساختمان‌های مسکونی

در برج‌ها و مجتمع‌های مسکونی بزرگ، این سیستم باعث کاهش هزینه‌های مصرف انرژی و حذف کندانسورهای کولر گازی از بالکن‌ها می‌شود.

مزایای استفاده از فن کویل چیست

برای درک بهتر ارزش این سیستم، باید بدانیم مزایای فن کویل چیست.

سرمایش و گرمایش همزمان

با اتصال این دستگاه به چیلر در تابستان و پکیج یا بویلر در زمستان، شما یک سیستم دو فصلی کامل خواهید داشت. در برخی سیستم‌های چهار لوله، حتی می‌توان در یک زمان واحد، یک اتاق را سرد و اتاق دیگر را گرم کرد.

کنترل مستقل دما

هر دستگاه دارای ترموستات جداگانه است. بنابراین کنترل دمای هر فضا به صورت کاملا مستقل انجام می‌شود که از هدررفت انرژی در اتاق‌های خالی جلوگیری می‌کند.

صرفه‌جویی انرژی

به دلیل استفاده از آب به عنوان سیال ناقل حرارت و امکان خاموش کردن دستگاه در فضاهای بدون استفاده، راندمان مصرف انرژی در ساختمان‌های بزرگ بسیار بالا می‌رود.

بی‌صدا بودن

مدل‌های استاندارد دارای فن‌های کم‌صدا و عایق‌بندی مناسب هستند که آرامش ساکنین را تضمین می‌کنند.

نصب آسان

لوله‌کشی آب بسیار ساده‌تر و ارزان‌تر از کانال‌کشی‌های بزرگ (مانند سیستم داکت اسپلیت یا کولر آبی) و لوله‌کشی مسی طولانی است.

معایب فن کویل چیست

مانند هر سیستم دیگری، این تجهیزات نیز چالش‌های خود را دارند.

نیاز به سیستم چیلر و موتورخانه

این دستگاه به تنهایی قادر به تولید سرما یا گرما نیست و حتما به یک منبع تولید آب سرد (چیلر یا مینی چیلر) و آب گرم (پکیج یا دیگ) نیاز دارد.

هزینه اولیه بالا

خرید چیلر، پمپ‌ها، لوله‌کشی‌ها و خود فن کویل‌ها نیازمند سرمایه‌گذاری اولیه نسبتا بالایی نسبت به کولر آبی یا رادیاتور است.

نگهداری دوره‌ای

تمیز کردن فیلترها، هواگیری لوله‌ها و بررسی موتور فن‌ها باید به صورت دوره‌ای انجام شود تا دستگاه دچار افت راندمان نگردد.

قیمت فن کویل

هزینه و قیمت فن کویل چیست و به چه عواملی بستگی دارد؟

قیمت بر اساس نوع

مدل‌های کاستی به دلیل پمپ درین داخلی و طراحی پیچیده‌تر، معمولا قیمت بالاتری نسبت به مدل‌های دیواری و زمینی دارند.

قیمت بر اساس ظرفیت

ظرفیت هوادهی دستگاه (که با واحد C FM اندازه گیری می‌شود) تاثیر مستقیم بر قیمت دارد. هرچه دستگاه بزرگتر و قدرتمندتر باشد، قیمت آن بیشتر است.

هزینه نصب

هزینه نصب شامل لوله‌کشی آب، اجرای درین (تخلیه آب تقطیر شده)، کابل‌کشی ترموستات و اجرت نصاب می‌شود که باید در بودجه‌بندی لحاظ گردد.

جدول قیمت برندهای معتبر

(توجه: قیمت‌ها حدودی و متغیر می‌باشند. برای استعلام دقیق قیمت روز با کارشناسان تاسیسات کلاب تماس بگیرید.)

محاسبه ظرفیت مورد نیاز

یکی از مهمترین بخش‌های خرید، محاسبه دقیق ظرفیت است.

جدول راهنمای سریع ظرفیت بر اساس متراژ مسکونی

برندهای معتبر فن کویل چیست

برای انتخاب بهتر، باید بدانیم برندهای مطرح فن کویل چیست.

تهویه

این برند ایرانی با طراحی‌های بسیار مدرن، صدای فوق‌العاده کم و مصرف انرژی بهینه، یکی از پیشتازان بازار تهویه مطبوع است.

میدیا (Midea)

یک برند معتبر چینی که بخش بزرگی از بازار جهانی را با ارائه کیفیت بالا و قیمت‌های رقابتی در اختیار گرفته است.

ساراول

 تولید محصولات باکیفیت و متناسب با اقلیم ایران، خدمات پس از فروش در دسترس و قیمت‌های بسیار اقتصادی ارائه می‌دهند.

نحوه نصب و راه‌اندازی

پیش‌نیازهای نصب

قبل از نصب، لوله‌کشی‌های رفت و برگشت آب سرد و گرم، لوله تخلیه آب درین و کابل‌کشی برق و ترموستات باید توسط متخصصین به طور دقیق اجرا شده باشد.

مراحل نصب

دستگاه در محل تعیین شده (سقف، دیوار یا زمین) فیکس می‌شود. سپس شیرآلات و شیلنگ‌های رابط به لوله‌های اصلی متصل شده و پس از هواگیری کامل شبکه آب، دستگاه آماده راه‌اندازی و تست نهایی توسط ترموستات است.

نگهداری و سرویس فن کویل چیست

برای افزایش طول عمر دستگاه، سرویس‌های زیر الزامی است:

سرویس دوره‌ای

در ابتدای فصل گرم و سرد، دستگاه باید بررسی شود. موتور فن روغن‌کاری (در صورت نیاز) و اتصالات آب از نظر عدم نشتی چک شوند.

تمیزکاری فیلتر

فیلترهای هوا باید هر ماه یا هر دو ماه یک‌بار شسته یا تعویض شوند. فیلتر کثیف راندمان دستگاه را به شدت کاهش می‌دهد.

رفع مشکلات رایج

گرفتگی لوله درین (که باعث آبریزش از دستگاه می‌شود) و وجود هوا در لوله‌ها (که باعث عدم سرمایش/گرمایش مناسب می‌شود) از رایج‌ترین مشکلاتی هستند که با سرویس به موقع برطرف می‌گردند.

چه زمانی فن کویل نصب کنیم؟

چک‌لیست تصمیم‌گیری

• آیا ساختمان شما متراژ بالایی دارد و سیستم مرکزی (چیلر/موتورخانه) برای آن توجیه‌پذیر است؟
• آیا نیاز به کنترل دمای مستقل در هر اتاق دارید؟
• آیا می‌خواهید نمای بیرونی ساختمان از کندانسورهای متعدد خالی بماند؟

اگر پاسخ شما به این سوالات مثبت است، این سیستم بهترین انتخاب برای شماست.

نتیجه‌گیری

در این مقاله بررسی کردیم که فن کویل چیست و چه جایگاهی در سیستم‌های تهویه مطبوع مدرن دارد. این دستگاه به عنوان یک مبدل حرارتی کارآمد، در کنار چیلر و موتورخانه، می‌تواند سرمایش و گرمایشی یکنواخت، مستقل و مطبوع را برای ساختمان‌های مسکونی، اداری و تجاری فراهم کند. انتخاب نوع مناسب (کاستی، دیواری، سقفی یا زمینی) و ظرفیت دقیق، کلید اصلی بهره‌وری بالا و کاهش هزینه‌های انرژی است. با رعایت اصول نگهداری، این سیستم سال‌های طولانی با بالاترین کیفیت برای شما کار خواهد کرد.
