معرفی جامع داکت اسپلیت اینورتر راتا ظرفیت 36000 مدل RTX-36 DSI

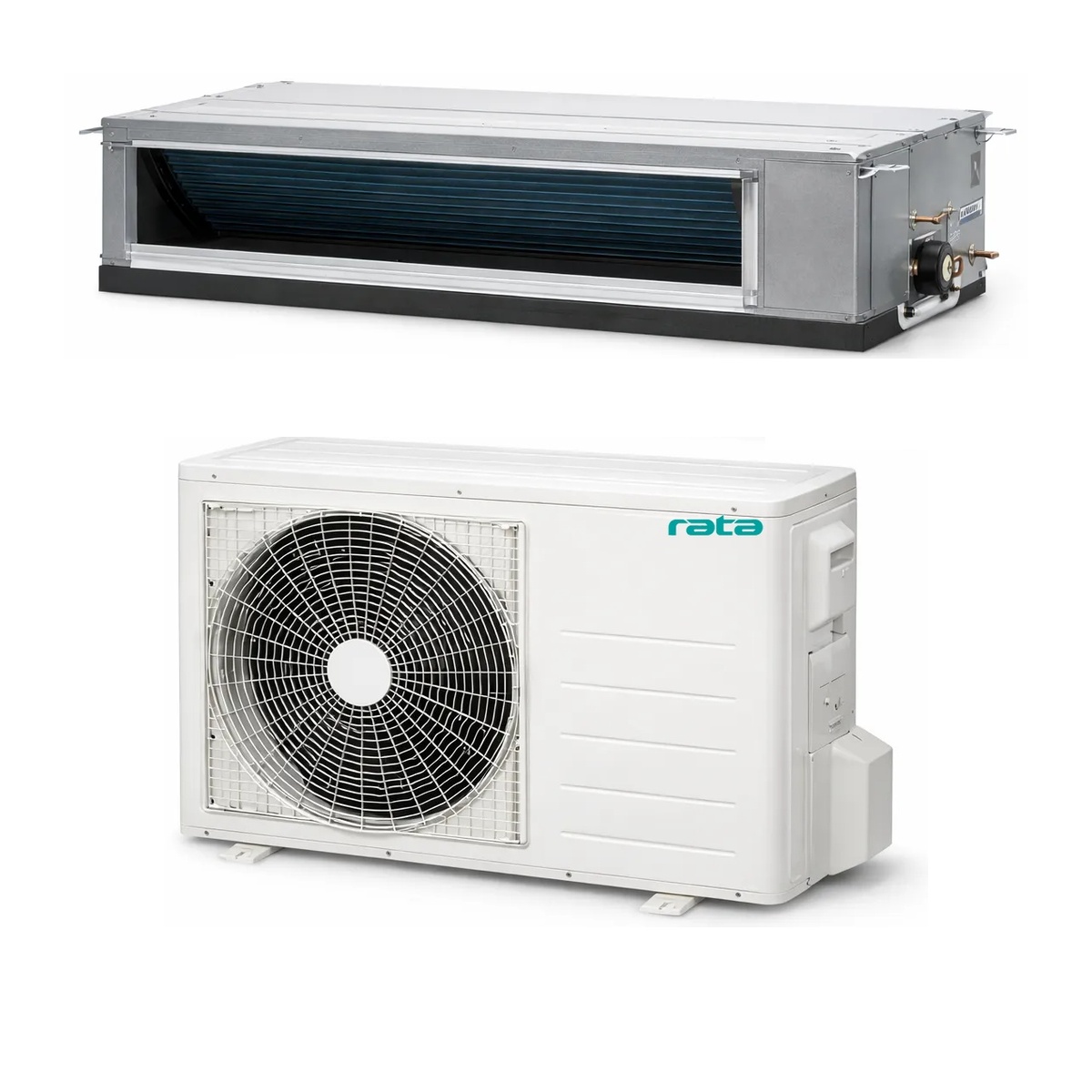

داکت اسپلیت اینورتر راتا ظرفیت 36000 مدل RTX-36 DSI (Rata Ducted Split Inverter RTX-36 DSI) یکی از پیشرفته‌ترین سیستم‌های تهویه مطبوع کانالی چهارفصل (سرد و گرم) در بازار ایران است که به‌صورت وارداتی و با گارانتی معتبر گروه صنعتی مبنا (Mabna Industrial Group) عرضه می‌شود. این دستگاه با ظرفیت سرمایش نامی 36,000 BTU/h (معادل 3 تن تبرید) و ظرفیت گرمایش 41,000 BTU/h، راهکاری مهندسی، کم‌مصرف و یکپارچه برای تأمین آسایش حرارتی در واحدهای مسکونی متوسط و بزرگ، آپارتمان‌های دو یا سه‌خوابه و فضاهای اداری و تجاری با مساحت حدود ۸۵ تا ۱۳۰ متر مربع به شمار می‌رود.
وجه تمایز کلیدی سری RTX-DSI راتا نسبت به داکت اسپلیت‌های معمولی و حتی بسیاری از مدل‌های اینورتر رایج بازار، بهره‌گیری از فناوری تریپل اینورتر (Full DC Inverter در سه بخش اصلی) است؛ به این معنا که علاوه بر کمپرسور اینورتر، هر دو موتور فن یونیت داخلی و موتور فن یونیت خارجی نیز مجهز به درایو اینورتر دور متغیر هستند. نتیجه این طراحی هوشمند، کاهش چشمگیر مصرف برق، حذف شوک‌های جریان استارت، صدای کارکرد بسیار پایین در سقف کاذب (تنها 47 / 43 / 40 dB(A)) و پایداری عملکرد در شرایط بار جزئی (Partial Load) بدون بروز خطاهای فشار بالا یا پایین (High / Low Pressure) است.
فناوری تریپل اینورتر (Full DC Inverter) در داکت اسپلیت راتا RTX-36 DSI؛ چرا سه اینورتر مهم است؟
طبق مستندات فنی کاتالوگ رسمی راتا، استفاده هم‌زمان از فناوری اینورتر در کمپرسور و فن‌های یونیت داخلی و بیرونی باعث می‌شود دمای برنامه‌ریزی‌شده روی ترموستات، بدون خاموش و روشن شدن مداوم کمپرسور (On/Off)، با دقت بسیار بالا حفظ شود و ظرفیت هوادهی و تبرید دستگاه به‌صورت پیوسته با بار حرارتی واقعی ساختمان تطبیق یابد:
- ۱. کمپرسور اینورتر (DC Inverter Compressor):
- کاهش قابل‌توجه تعداد دفعات خاموش و روشن شدن کمپرسور، حذف استهلاک راه‌اندازی و افزایش طول عمر مفید دستگاه.
- پاسخ‌دهی سریع‌تر به نوسانات و تغییرات دمایی محیط و حفظ دمای یکنواخت در تمامی اتاق‌ها.
- تنظیم هوشمند توان مصرفی سرمایش در بازه
1070~4060 وات(توان نامی3250 وات) و توان مصرفی گرمایش در بازه1020~3980 وات(توان نامی3180 وات) که مصرف برق را به شکل چشمگیری کاهش می‌دهد. - قابلیت اطمینان بالاتر و تجهیز به سوییچ‌های حفاظتی فشار بالا و پایین (High & Low Pressure Switches) جهت محافظت از کمپرسور در برابر تغییرات دمای بیرون و اضافه جریان.
- ۲. فن اینورتر یونیت داخلی (Indoor Unit Inverter Fan):
- کاهش محسوس صدای فن در داخل واحد به دلیل عملکرد نرم، بدون پله و یکنواخت موتور BLDC / Inverter در دورهای
1100 / 1000 / 900 r/min. - کاهش تعداد دفعات توقف و راه‌اندازی مجدد جریان هوا در کانال‌ها.
- افزایش ضریب آسایش ساکنین به دلیل پاسخ‌دهی دقیق‌تر هوادهی (از
1480تا2100 مترمکعب بر ساعت) برای رسیدن سریع‌تر به دمای ست‌پوینت (Set Point).
- کاهش محسوس صدای فن در داخل واحد به دلیل عملکرد نرم، بدون پله و یکنواخت موتور BLDC / Inverter در دورهای
- ۳. فن اینورتر یونیت خارجی (Outdoor Unit Inverter Fan):
- جلوگیری از بروز خطای High Pressure (در روزهای بسیار گرم تابستان) و خطای Low Pressure (در هوای سرد یا ساعات خنک) از طریق تنظیم دقیق دور فن کندانسور متناسب با فشار تقطیر مبرد.
- عملکرد بهینه و پایدار دستگاه در شرایط بار جزئی (Partial Load) که بیش از ۷۰٪ ساعات کارکرد سالانه دستگاه را تشکیل می‌دهد.
- کاهش صدای یونیت بیرونی (
61 dB(A)) به‌ویژه در ساعات شب که به دلیل خنک‌تر بودن هوای محیط، دستگاه با بار کمتری کار می‌کند.
بررسی کاربری و مساحت پیشنهادی برای ظرفیت 36000 (RTX-36 DSI)
داکت اسپلیت اینورتر راتا ظرفیت ۳۶۰۰۰ مدل RTX-36 DSI با توان سرمایش ۳ تن تبرید (36,000 BTU/h) و توان گرمایش قدرتمند 41,000 BTU/h، یکی از پرکاربردترین ظرفیت‌ها برای آپارتمان‌های مسکونی و واحدهای اداری با متراژ حدود ۸۵ تا ۱۳۰ متر مربع است. مزیت بزرگ این مدل، ارائه ظرفیت کامل ۳ تن تبرید با برق تکفاز شهری (220-240V) همراه با فشار استاتیک بالا (0 تا 160 پاسکال) و حجم هوادهی 2100 مترمکعب بر ساعت است که کانال‌کشی طولانی‌تر را بدون افت فشار ممکن می‌سازد.
- کاربری‌های ایده‌آل: آپارتمان‌های مسکونی ۹۰ تا ۱۳۰ متری، واحدهای اداری چنداتاقه، کلینیک‌ها، داروخانه‌ها و فروشگاه‌های تجاری.
- حجم گردش هوای قدرتمند: یونیت داخلی این مدل در سه دور کم، متوسط و زیاد به ترتیب
2100 / 1800 / 1480 مترمکعب بر ساعت(معادل تقریبی1236 / 1060 / 871 (معادل 2100/1800/1480 m³/h) CFM) هوادهی تولید می‌کند و با بازه فشار استاتیک کارکرد0~160 پاسکال، امکان کانال‌کشی استاندارد و توزیع متوازن هوا در چند فضای مجزا (پذیرایی و اتاق‌های خواب یا اتاق‌های اداری) را به‌راحتی فراهم می‌سازد. - راندمان انرژی در سرمایش و گرمایش: ضریب عملکرد سرمایش (EER) برابر با
3.25و ضریب عملکرد گرمایش (COP) برابر با3.79است که نشان‌دهنده بازدهی حرارتی بسیار بالا به‌ویژه در مد گرمایش هیت‌پمپ (Heat Pump) است.
ساختار فنی و کیفیت قطعات یونیت داخلی و خارجی راتا
داکت اسپلیت اینورتر راتا مدل RTX-36 DSI با تکیه بر استانداردهای مهندسی گروه صنعتی مبنا و استفاده از متریال درجه یک ساخته شده است تا در شرایط اقلیمی ایران بالاترین دوام و کمترین نیاز به تعمیرات را داشته باشد:
- کویل‌های مسی با فین آلومینیوم هیدروفیل (Hydrophilic Aluminium): هر دو کویل اواپراتور (یونیت داخلی با
7 مدارو گام فین1.4 میلی‌متر) و کندانسور (یونیت بیرونی با کویل4 ردیفه) از لوله‌های مسی با فین‌های آلومینیومی پوشش‌دهی‌شده با لایه هیدروفیل (آب‌دوست) ساخته شده‌اند. این پوشش مانع از تجمع قطرات آب روی فین‌ها شده، مقاومت در برابر زنگ‌زدگی و خوردگی در هوای مرطوب یا آلوده شهری را به شکل چشمگیری افزایش می‌دهد و ضریب انتقال حرارت را در طولانی‌مدت حفظ می‌کند. - شیر انبساط ترکیبی (Capillary + EXV): بهره‌گیری از شیر انبساط الکترونیکی (EXV) در کنار لوله مویین کالیبره‌شده باعث کنترل بسیار دقیق دبی مبرد ورودی به اواپراتور در تمامی بارهای حرارتی و جلوگیری از برگشت مایع به کمپرسور می‌شود.
- مبرد پاک و پربازده R410A: استفاده از گاز مبرد دوستدار محیط‌زیست
R410Aبا ظرفیت انتقال حرارت بالا و فشار طراحی ایمن4.6/1.7 MPa. - مجهز به سنسورهای حفاظتی Antifreeze و Defrost: سنسور آنتی‌فریز روی کویل یونیت داخلی از یخ‌زدگی کویل در حالت سرمایش جلوگیری کرده و سنسور دیفراست (برفک‌زدایی هوشمند) روی کویل یونیت خارجی، عملکرد پایدار گرمایش را در روزهای سرد زمستان تضمین می‌کند.
- امکان سفارشی‌سازی کویل آبگرم و فیلتراسیون: در صورت نیاز پروژه، امکان نصب کویل آبگرم (جهت اتصال به پکیج شوفاژ دیواری یا موتورخانه مرکزی)، دمپرهای دستی یا موتوری، و باکس تصفیه هوای چندمرحله‌ای (شامل فیلتر پنلی قابل شستشو، فیلتر کربنی و فیلتر الکترواستاتیک) وجود دارد.
کنترلر و نمایشگر دیواری دیجیتال لمسی + قابلیت اتصال به BMS
داکت اسپلیت اینورتر راتا مدل RTX-36 DSI همراه با ترموستات اتاقی دیجیتال با صفحه نمایشگر لمسی و ریموت کنترل عرضه می‌شود. از طریق این پنل هوشمند می‌توانید دمای مطلوب محیط، حالت کارکرد (سرمایش، گرمایش، فن یا اتوماتیک) و دور فن یونیت داخلی (سه دور کم، متوسط، زیاد و یا دور اتوماتیک هوشمند) را به سادگی تنظیم نمایید. همچنین این دستگاه قابلیت فرمان‌دهی به سیستم تصفیه هوای یون‌ساز و اتصال به سیستم مدیریت هوشمند ساختمان (BMS) و کنترل از طریق موبایل را داراست.
جدول کامل مشخصات فنی داکت اسپلیت اینورتر راتا مدل RTX-36 DSI
در جدول زیر، تمامی مشخصات فنی، الکتریکی، هوادهی و فیزیکی مدل RTX-36 DSI دقیقاً بر اساس کاتالوگ رسمی داکت اسپلیت‌های اینورتر راتا (گروه صنعتی مبنا) درج شده است:
| پارامتر فنی | واحد | مقدار در مدل RTX-36 DSI |
|---|---|---|
| مدل دستگاه | – | RTX-36 DSI (یونیت داخلی RTXI-36) |
| برند و گارانتی | – | راتا (Rata) – وارداتی با گارانتی معتبر گروه صنعتی مبنا |
| نوع فناوری و عملکرد | – | فول اینورتر (کمپرسور + فن داخلی + فن خارجی اینورتر) – سرد و گرم |
| مشخصات برقی منبع تغذیه | V/Ph/Hz | 220-240V / 1Ph / 50Hz (تک فاز) |
| ظرفیت سرمایش | Btu/h | 36,000 (معادل 3 تن تبرید) |
| توان مصرفی سرمایش (حداقل~حداکثر / نامی) | W | 3250 (1070~4060) |
| جریان مصرفی سرمایش (حداقل~حداکثر / نامی) | A | 14.9 (5~18.7) |
| ضریب عملکرد سرمایش (EER) | W/W | 3.25 |
| ظرفیت گرمایش | Btu/h | 41,000 |
| توان مصرفی گرمایش (حداقل~حداکثر / نامی) | W | 3180 (1020~3980) |
| جریان مصرفی گرمایش (حداقل~حداکثر / نامی) | A | 14.6 (4.1~17) |
| ضریب عملکرد گرمایش (COP) | W/W | 3.79 |
| تعداد موتور فن یونیت داخلی | عدد (n) | 1 (مجهز به اینورتر) |
| دور موتور فن داخلی (کم / متوسط / زیاد) | r/min | 1100 / 1000 / 900 |
| فاصله فین کویل داخلی / نوع فین | mm | 1.4 / Hydrophilic Aluminium |
| تعداد مدار کویل یونیت داخلی | n | 7 |
| حجم هوادهی یونیت داخلی (کم / متوسط / زیاد) | m³/h | 2100 / 1800 / 1480 |
| بازه کارکرد فشار استاتیک فن | Pa | 0~160 |
| سطح صدای یونیت داخلی (کم / متوسط / زیاد) | dB(A) | 47 / 43 / 40 |
| ابعاد خالص یونیت داخلی (W×D×H) | mm | 1360*774*249 |
| ابعاد با بسته‌بندی یونیت داخلی (W×D×H) | mm | 1570*805*305 |
| وزن خالص / با بسته‌بندی یونیت داخلی | kg | 40.6 / 48.5 |
| فشار طراحی (Design Pressure) | MPa | 4.6/1.7 |
| سایز لوله درین (قطر بیرونی OD) | mm | 25 |
| سایز لوله‌های ارتباطی مسی (رفت / برگشت) | Inch | 3/8 و 5/8 اینچ (3.8/5.8 در جدول کاتالوگ) |
| دمای محیط داخل (سرمایش / گرمایش) | °C | سرمایش: 17~32 / گرمایش: 0~30 |
| موتور فن یونیت بیرونی | عدد | 1 (مجهز به اینورتر) |
| کویل یونیت بیرونی (نوع فین / تعداد ردیف) | ردیف | Hydrophilic Aluminium / 4 ردیف |
| حجم هوادهی یونیت بیرونی | m³/h | 4300 |
| سطح صدای یونیت بیرونی | dB(A) | 61 |
| نوع شیر انبساط | – | Capillary + EXV (لوله مویین + شیر انبساط الکترونیکی) |
| ابعاد یونیت بیرونی (W×D×H) | mm | 946*410*810 |
| وزن خالص / با بسته‌بندی یونیت بیرونی | kg | 67.2 / 72.9 |
| نوع گاز مبرد | – | R410A |
جدول ابعاد مهندسی و راهنمای نقشه نصب یونیت داخلی (RTXI-36)
علاوه بر ابعاد خالص یونیت داخلی مندرج در جدول مشخصات اینورتر (1360*774*249 میلی‌متر)، در نقشه ابعاد مهندسی کاتالوگ راتا برای شاسی یونیت داخلی مدل RTXI-36 پارامترهای دقیق فلنج‌ها، دهانه رفت و برگشت کانال و فواصل آویز سقفی به شرح جدول زیر(برحسب میلی‌متر) مشخص شده است:
| مدل | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RTXI-36 | 1310 | 1200 | 863 | 1240 | 190 | 270 | 161 | 111 | 614 | 1249 | 584 | 544 | 1000 |
نکته مهم کاتالوگ سازنده: امکان تغییر ابعاد دستگاه‌ها بسته به نیاز ساختمان و غلبه بر محدودیت‌های معماری محل نصب وجود دارد؛ بنابراین پیش از اجرای سقف کاذب و ساپورت‌گذاری، ابعاد نهایی دستگاه تحویلی را کنترل فرمایید.
گارانتی و خدمات پس از فروش گروه صنعتی مبنا
تمامی داکت اسپلیت‌های اینورتر برند راتا (Rata) با گارانتی معتبر گروه صنعتی مبنا و شبکه گسترده خدمات پس از فروش در سراسر کشور عرضه می‌شوند. تأمین قطعات اورجینال، کنترل کیفیت سخت‌گیرانه و پشتیبانی مهندسی گروه صنعتی مبنا خیال خریداران، سازندگان و مجریان پروژه‌های ساختمانی را از بابت اصالت کالا و خدمات بلندمدت کاملاً آسوده می‌سازد.
سؤالات متداول درباره داکت اسپلیت اینورتر راتا ظرفیت 36000 مدل RTX-36 DSI
۱. داکت اسپلیت اینورتر راتا مدل RTX-36 DSI برای چه متراژی مناسب است؟
مدل RTX-36 DSI با ظرفیت ۳۶۰۰۰ بی‌تی‌یو (۳ تن تبرید) و حجم هوادهی حداکثر ۲۱۰۰ مترمکعب بر ساعت، بسته به شرایط اقلیمی و عایق‌بندی ساختمان برای پوشش واحدهای مسکونی و اداری با متراژ حدود ۸۵ تا ۱۳۰ متر مربع ایده‌آل است.
۲. منظور از تریپل اینورتر بودن داکت اسپلیت راتا RTX-36 DSI چیست؟
در مدل RTX-36 DSI راتا، علاوه بر کمپرسور DC Inverter، موتور فن یونیت داخلی و موتور فن یونیت خارجی نیز مجهز به فناوری اینورتر هستند. این ویژگی موجب کاهش چشمگیر مصرف برق، صدای کارکرد بسیار کم در سقف کاذب (47 / 43 / 40 دسی‌بل) و عملکرد پایدار در بار جزئی بدون بروز خطای High/Low Pressure می‌شود.
۳. برق مصرفی داکت اسپلیت راتا مدل RTX-36 DSI تکفاز است یا سه‌فاز؟
داکت اسپلیت اینورتر راتا مدل RTX-36 DSI با برق تکفاز (220-240V / 1Ph / 50Hz) کار می‌کند؛ جریان مصرفی نامی آن در حالت سرمایش 14.9 آمپر (بازه 5 تا 18.7 آمپر) و در حالت گرمایش 14.6 آمپر (بازه 4.1 تا 17 آمپر) است.
۴. آیا داکت اسپلیت راتا RTX-36 DSI قابلیت گرمایش چهارفصل و نصب کویل آبگرم را دارد؟
بله، این دستگاه به‌صورت فابریک دارای سیکل معکوس هیت‌پمپ (سرد و گرم) با ظرفیت گرمایش 41,000 BTU/h و ضریب عملکرد بالا (COP = 3.79) است و همچنین امکان سفارش و نصب کویل آبگرم جهت اتصال به پکیج یا موتورخانه را نیز دارد.
