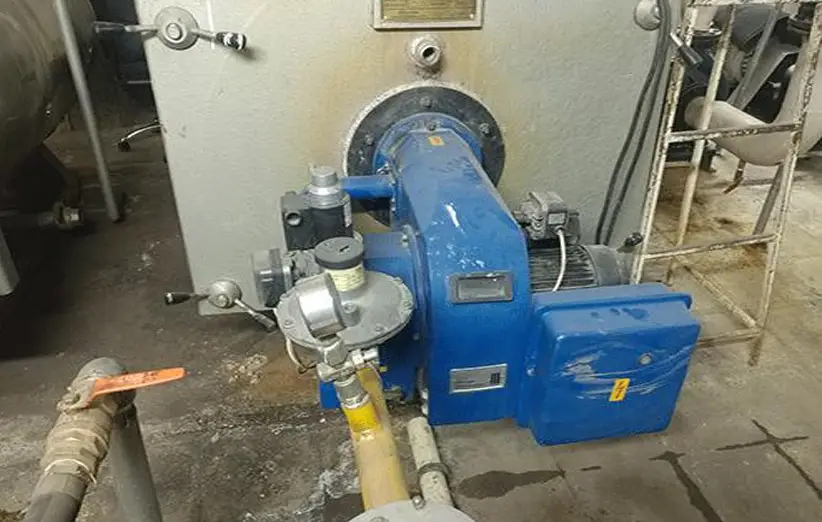

نحوه تنظیم مشعل گازی
چگونه یک مشعل برای دیگ گاز راه اندازی کنیم؟
اصل کار یک دیگ بخار گازی مبتنی بر گرم کردن مایع گردشی است که از مبدل حرارتی عبور می کند. گرما در محفظه احتراق در نتیجه عملکرد مشعل گازی دستگاه گرمایش ایجاد می شود. این از تنظیمات کیفیت و سپس عملکرد مشعل گاز است که به ظرفیت تولید دیگ و کارایی آن بستگی دارد. جنبه های اصلی انتخاب و راه اندازی مشعل دیگ گاز را با جزئیات بیشتر در نظر بگیرید.
چگونه انتخاب کنیم؟
هنگام انتخاب دستگاه مشعل برای دیگ بخار باید به آن توجه کنید:
– ظرفیت تولید
– سطح سر و صدا در حین کار (در مورد مدل های سوپرشارژ اعمال می شود)
– نوع تجهیزات گرمایشی که مشعل برای آن خریداری شده است
– نوع سوخت
– مزایا و معایب این دستگاه
– نقص های احتمالی در عملکرد منبع گاز محلی را فراهم می کند. خط
با در نظر گرفتن این عوامل، می توانید مناسب ترین مشعل را برای دیگ انتخاب کنید تا بدون اینکه هزینه تعمیرات پیشگیرانه مکرر را بر شما تحمیل کند، به بهترین نحو ممکن کار کند.
محفظه احتراق تجهیزات گرمایشی
دیگ های گاز در درجه اول در طراحی محفظه احتراق متفاوت هستند. بر دو نوع است:
باز کن؛
بسته
یک محفظه باز یک دستگاه احتراق نسبتاً ساده است. به نظر می رسد: در بالای مشعل یک مبدل حرارتی به شکل یک سیم پیچ از لوله های مسی نازک وجود دارد. دلیل طراحی باز، هوای لازم برای واکنش احتراق از محیط به محل اشتعال گاز می رسد.
به عنوان یک قاعده، هوای کافی از اتاق وجود دارد (به شرطی که تهویه خوب سازماندهی شده باشد). اما مدل های دیواری با ورودی هوا از بیرون وجود دارد که برای آنها سوراخ مخصوصی در دیوار تعبیه شده است. محفظه های احتراق باز نیاز به دودکش دارند.
اغلب برای مدل های دیگهای گاز کف نصب می شود و همچنین برای تکمیل یک دیگ بخار به سبک قدیمی استفاده می شود (در این مورد، احتراق توسط مشعل احتراق انجام می شود).
محفظه احتراق بسته در طراحی بلوک گرمایش متفاوت است. مبدل حرارتی بالای مشعل قرار دارد.
بدنه بلوک بسته است، هوای احتراق توسط یک فن نصب شده در محفظه دمیده می شود.
یک مایع خنک کننده از دیواره های دوگانه محفظه عبور می کند، آن را گرم می کند و راندمان دیگ بخار را افزایش می دهد.
گاز تقریباً به طور کامل می سوزد، محصولات احتراق توسط یک لوله کواکسیال تحت فشار هوا تخلیه می شود.
انواع مشعل
با توجه به طراحی آنها، تفاوت های عملکردی، مشعل ها به دو دسته تقسیم می شوند:
با تعیین وقت قبلی :
- برای تجهیزات صنعتی با قدرت بالا
- برای تجهیزات خانگی
بر اساس نوع سوخت مصرفی :
- دستگاه های گاز طبیعی؛
- دستگاه های گاز مایع؛
- دستگاه های جهانی
با تنظیم شعله :
- تک مرحله ای – می تواند روشن / خاموش کار کند.
- دو مرحله ای (به عنوان انواع – مدل های با مدولاسیون صاف) – با قدرت کامل کار می کند، هنگامی که دمای مورد نظر به دست می آید، شعله به نصف کاهش می یابد.
- تعدیل – دیگهای بخار با مشعل تعدیل کننده با تنظیم صاف قدرت شعله متمایز می شوند.
طبق اصل کار :
- تزریق / اتمسفر. آنها زمانی کار می کنند که هوا از اتاق تامین شود. به ترتیب در محفظه های احتراق باز مستقر می شوند. آنها همچنین برای مدل های دیگ بخار به سبک قدیمی استفاده می شدند.
- فن / سوپرشارژ. کار در محفظه های احتراق از نوع ایزوله. هوای احتراق توسط یک فن تامین می شود.
با توجه به ویژگی های طراحی آنها، آنها به موارد زیر تقسیم می شوند:
– گرداب (سوراخ های نازل گرد)
– جریان مستقیم (شکل یک شکاف باریک گرد / مستطیلی).
- پراکنده-کنتیک.
هوا به طور همزمان وارد دو قسمت می شود: یکی با سوخت گاز مخلوط می شود، دومی مستقیماً به محفظه احتراق اضافه می شود.
دستگاه مشعل گاز شوفاژ
مشعل های اتمسفر و فن از نظر ساختار متفاوت هستند.
این به دلیل روش متفاوت تامین اکسیژن به محفظه در هنگام احتراق سوخت است.
هوا مستقیماً از اتاق وارد محفظه احتراق می شود. نازل ها در داخل کانال مشعل قرار دارند.
گاز به نازل ها وارد می شود و با هوا مخلوط می شود که به اینجا نیز دسترسی دارد.
در فاصله کوتاهی از نازل ها، شیارهای خروجی وجود دارد که مخلوط سوخت نهایی از طریق آنها تامین می شود.
یک ناحیه کم فشار بین نازل ها و خروجی ها ایجاد می شود که به پمپاژ مداوم هوا برای مخلوط کردن کمک می کند.
مشعل جرقه زنی به طور مداوم در محفظه احتراق کار می کند تا دستگاه اصلی را مشتعل کند.
دستگاه فن مشعل.
بلوک دستگاه شامل موارد زیر است:
- موتور؛
- پنکه؛
- واحد کنترل اتوماتیک؛
- کاهنده؛
- سوئیچ فشار هوا؛
- مخلوط کن توده سوخت
هوا توسط یک فن از خارج به محفظه احتراق وارد می شود تا ماده سوختی تشکیل شود.
نسبت هوا و گاز را می توان با دمپر و فن تنظیم کرد.
شعله مشعل
یکی از شاخص های عملکرد صحیح مشعل، رنگ شعله است.
تجهیزات گاز با شعله یکنواخت مایل به آبی بدون ناخالصی رنگ های دیگر مشخص می شود.
وجود رنگ های زرد، قرمز نشان می دهد که مشعل به خوبی کار نمی کند، این کارایی تجهیزات گرمایشی را کاهش می دهد.
اول از همه، این در مورد مشعل های تزریقی صدق می کند، اما گاهی اوقات برای مشعل های فن نیز معمول است. شعله به سادگی فاقد اکسیژن است.
همچنین همراه با هوا، گرد و غبار و سایر زباله های ریز می توانند وارد شوند که باعث مسدود شدن دستگاه و کاهش راندمان دیگ می شود.
همه اینها مستقیماً بر شعله تأثیر می گذارد.
اگر زمزمه می کند، مشعل بلند است، رنگ آتش تغییر کرده است – باید عملکرد صحیح دستگاه را تنظیم کنید.
چه زمانی تنظیم شعله مشعل مورد نیاز است؟
مشعل گاز اتمسفر برای تجهیزات گرمایشی اغلب از کار می افتد.
مجهز به مدل دیگ های دیواری و کفی می باشد.
مشعل تزریقی تجهیزات فضای باز به دلایل مختلف کارایی آن را کاهش می دهد:
- قدرت مشعل خیلی بالاست این زمانی اتفاق می افتد که یک مشعل با قدرت بالا برای تجهیزات گرمایش کوچک خریداری شود.
- در عین حال، فضای کافی برای احتراق وجود ندارد، جریان هوا برای چنین قدرتی ضعیف است، که منجر به انتقال شعله از آبی به زرد، دوده شدن محفظه احتراق، دودکش می شود.
- اگر دودکش به خوبی تمیز نشود، جریان دیگ خراب می شود.
- در عین حال، محصولات احتراق مصرف شده به خوبی حذف می شوند، جریان هوا کم است. این احتراق را بدتر می کند، شعله زرد می شود.
- نقص خود مشعل امکان تنظیم صحیح احتراق کامل سوخت را فراهم نمی کند.
- به دلیل نوسانات فشار در سیستم تامین گاز، تجهیزاتی که به خوبی تنظیم شده اند می توانند مقادیر زیادی گاز بلااستفاده را به داخل دودکش ساطع کنند. تا حدی با دوده، دوده ته نشین می شود.
- لایه بزرگ دوده کشش را کاهش می دهد، مصرف سوخت را افزایش می دهد.
- راه اندازی تجهیزات گرمایشی پس از تعمیر.
- وجود سر و صدای خارجی در حین کار دیگ بخار، مشعل گاز.
- تغییر نوع سوختآشنا شوید
راه اندازی سخت افزار
دیگ های گاز کف با مشعل اتمسفر را می توان به طور مستقل پیکربندی کرد.
سیستم های تحت فشار توسط یک واحد کنترل اتوماتیک تنظیم می شوند و نیازی به تنظیمات اضافی ندارند.
طرح اقدامات هنگام راه اندازی تجهیزات تک مرحله ای:
- دستگاه را روی دیگ نصب کنید.
- به لوله گاز وصل کنید.
- سفتی مطلق را بررسی کنید.
- محفظه مشعل را بردارید.
- با استفاده از مانومتر، فشار گاز را در ورودی اندازه گیری کنید.
- به برق وصل شود.
- مطمئن شوید که جامپرها، فازها به درستی وصل شده اند.
- یک آنالایزر گاز در دودکش نصب کنید.
- دستگاه را راه اندازی کنید.
- از یک مانومتر برای خواندن فشار در خروجی بلوک مشعل استفاده کنید.
- خوانش فشار باید با پارامترهای نشان داده شده در برگه داده مطابقت داشته باشد.
- جریان هوا را با دمپر هوا تنظیم کنید.
- قرائت آنالایزر گاز نیز باید با تمام استانداردهای نصب تجهیزات گاز مطابقت داشته باشد.
راه اندازی تجهیزات گاز باید توسط متخصصان انجام شود.
در صورت داشتن مهارت های خاص و دانش دستگاه بلوک مشعل، ساده ترین دیگ های نوع باز را می توان به طور مستقل پیکربندی کرد.
راندمان دیگ بخار، سطح راندمان آن، مصرف سوخت به کیفیت مشعل بستگی دارد.
با تغییر شعله مشعل می توان به طور سطحی تشخیص داد که تجهیزات دچار مشکل شده است.
